| 起源の場所: | 中国 |
|---|---|
| ブランド名: | DOWELL |
| モデル番号: | DW-SA5-SA5 |
| 最小注文数量: | 500個 |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 7日あたり1000個 |
| 挿入損失: | ≤0.30dB(SM)/≤0.5dB(MM) | リターンロス: | ≥50dB (PC) / ≥60dB (APC) |
|---|---|---|---|
| 使用温度: | -20°Cから+70°C | 保管温度: | -40℃〜 +85℃ |
| 引き抜き力: | ≤196. N | 難燃性: | UL94-V0 |
| ハイライト: | 外部用繊維パッチコード,2*5.0mm 繊維パッチコード,SC APCファイバーパッチコード |
||

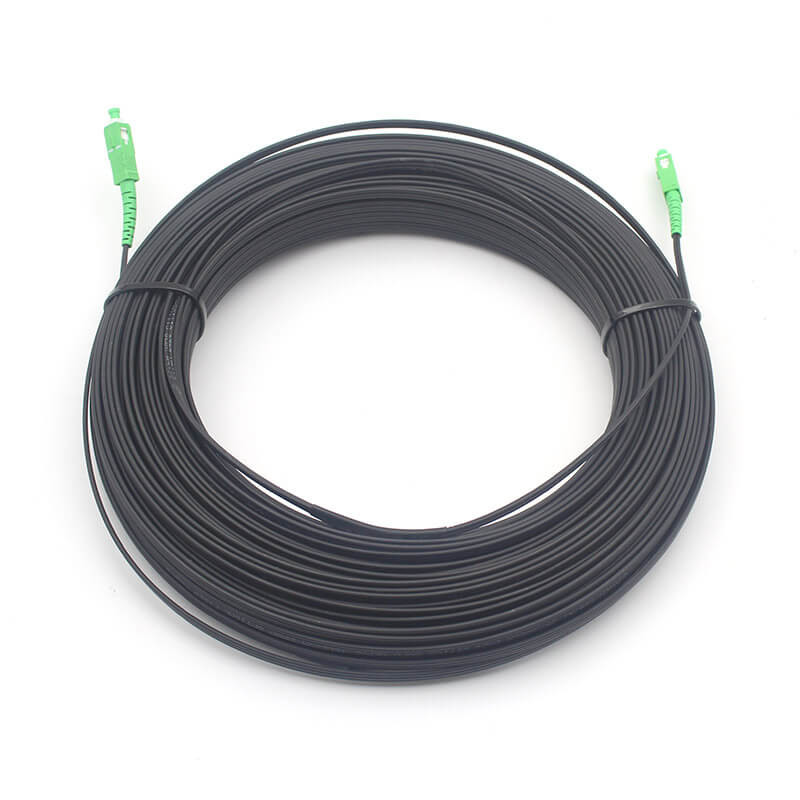

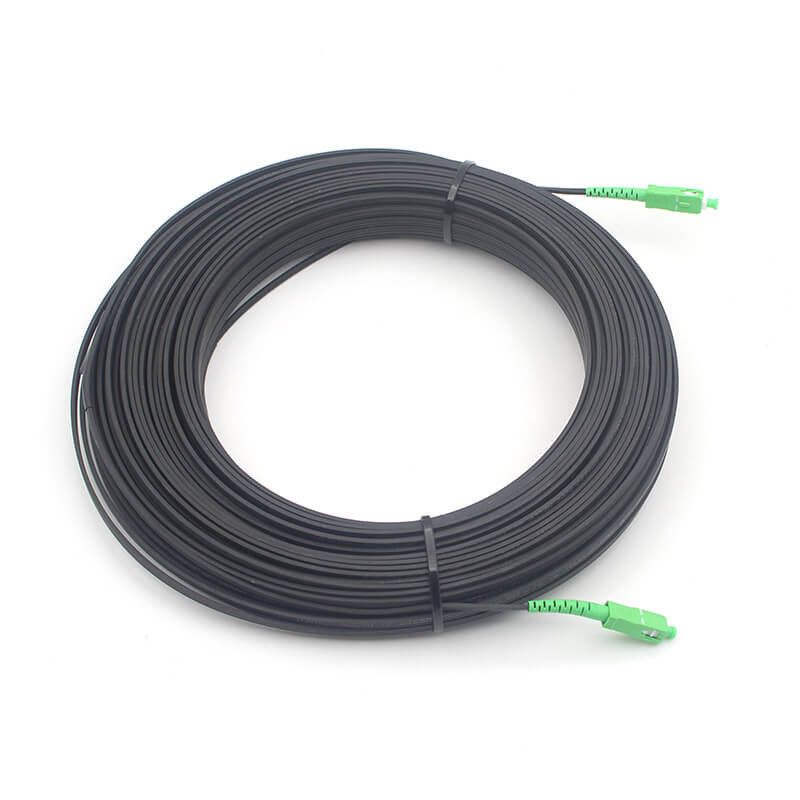

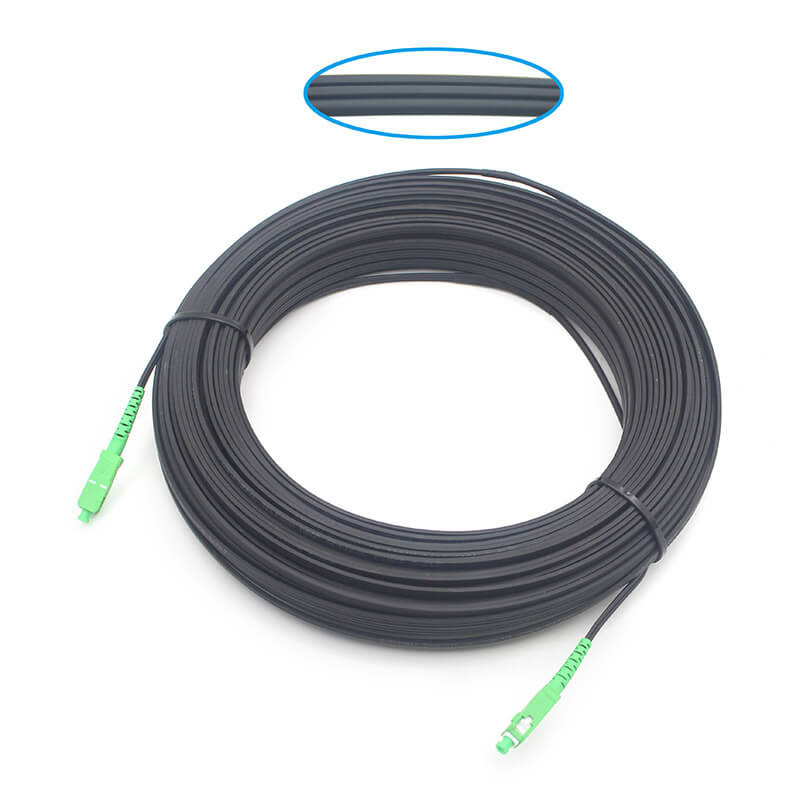

外部 2*5.0mm FTTH SC APC フラットドロップパッチコード
主にパッチパネルまたは出口と端末間の接続に使用される光ファイバーパッチコード 高ビットレートデータ転送,通信,テスト機器,アクティブ デバイス端末,LAN/WANとFTTX
仕様:
1.1 パッチコードのバージョン:
| ジャンパー容量要求 | |
| 全長 (L) (M) | 容認長 (CM) |
| 0 |
+10/-0 |
| 20 |
+15/-0 について |
| L>40 | +0.5%L/-0 |
2ケーブルパラメータ:
| ケーブル | 外殻 | 体重 | 最低許容量 | 最低許容量 | 最低の屈曲度 | 保存 | |||
| 伯爵さん | 直径 | ((kg) | 張力強度 | 圧縮負荷 | 半径 | 温度 | |||
| (F) | (MM) | (N) | (N/100mm) | (MM) | (°C) | ||||
| 短期 | 長期 | 短期 | 長期 | 短期 | 長期 | ||||
| 1 | (2 について)0±0.2)×(5) について0±0.3) | 21.7 | 400 | 200 | 2200 | 1000 | 20D | 10D | -20 ~ +60 |
3光学特性:
| ポイント | パラメータ | 参照 | |||
| シングルモード | マルチ モード | ||||
| スタンダード | エリート | スタンダード | エリート | / | |
| 波長をテストする | 1310〜1550nm | 850~1300nm | / | ||
| 挿入損失(典型的な) | ≤0.30dB | ≤0.20dB | ≤0.5dB | ≤0.20dB | IEC 61300-3-34 |
| 挿入損失(マックス) | ≤0.75dB | ≤0.35dB | ≤0.75dB | ≤0.35dB | |
| 収益損失 | ≥50dB (PC) / | ≥55dB (PC) / | ≥30dB (PC) | ≥30dB (PC) | IEC 61300-3-6 |
| ≥60dB (APC) | ≥65dB (APC) | ||||
| 作業温度 | -20歳°C+70まで°C | / | |||
| 保存温度 | -40歳°C+85まで°C | / | |||
特徴:
1.1 耐久性が良い
1.2 交換性が良さ
1.3 高温安定性
1.4 挿入損失と反射損失が少ない
1.5 PC/UPC/APC ポーリング 優良品質基準
1.6 標準:テルコーディア GR-326-CORE,TIA/EIA,IEC
適用:
2.1 テレコムネクション・サブスクリプション・ループ
2.2 家庭へのファイバー (FTTH)
2.3 LAN/WAN
2.4 CATV

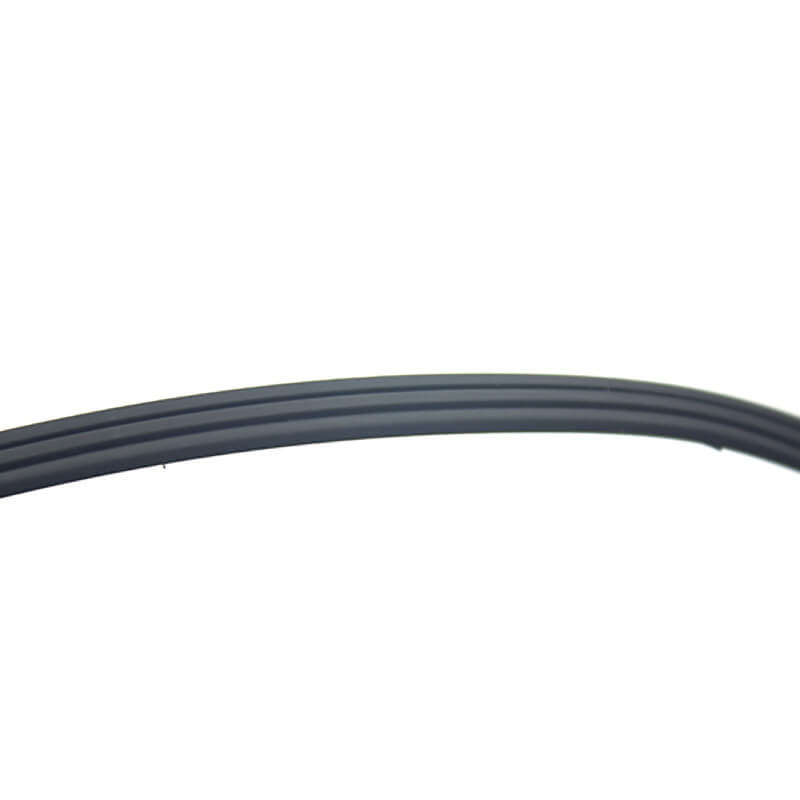

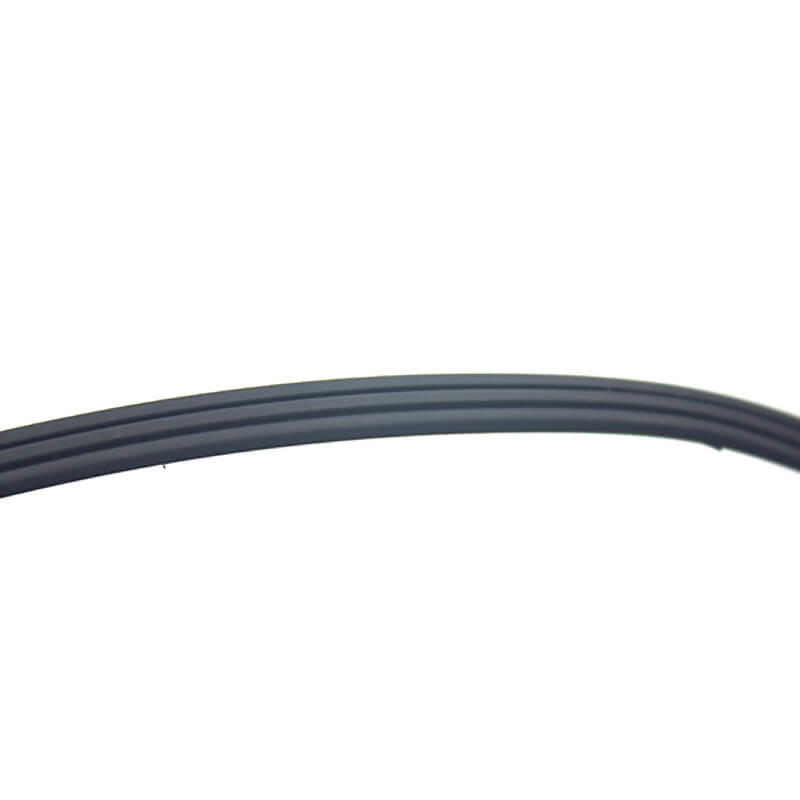

ケーブル構造:
