商品の詳細:
|
| 緊張 (長期): | 300N | 緊張 (短期間): | 600N |
|---|---|---|---|
| クラッシュ（長期）: | 1000N/10cm | クラッシュ（短期）: | 2200N/10cm |
| 設置温度: | -20~+60℃ | 操作温度: | -40~+70℃ |
| ハイライト: | 8 ポート 防水端末ボックス,防水型外用端末ボックス,FTTA MST 防水端末ボックス |
||

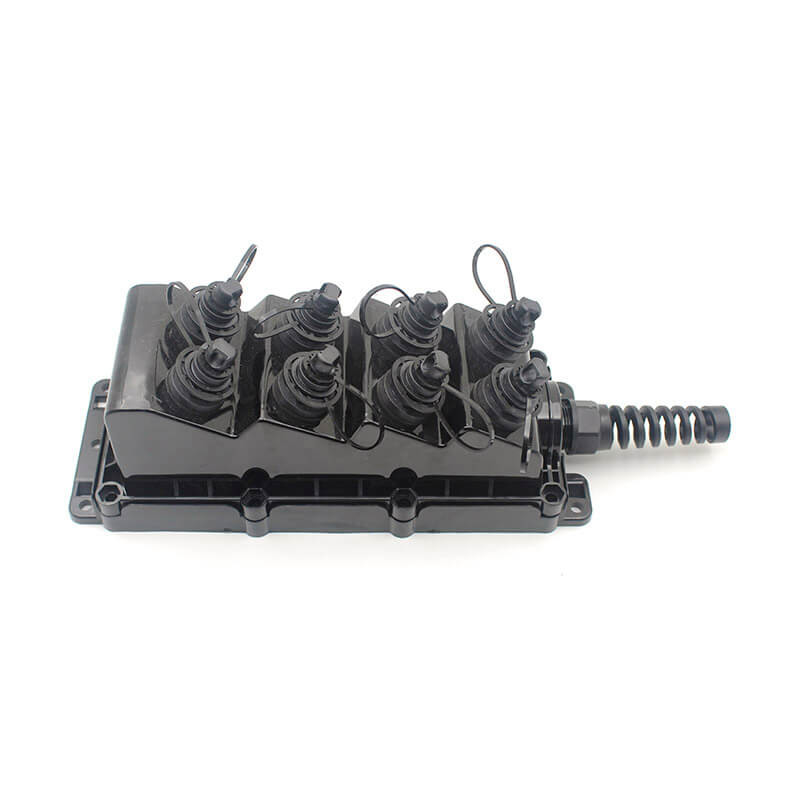

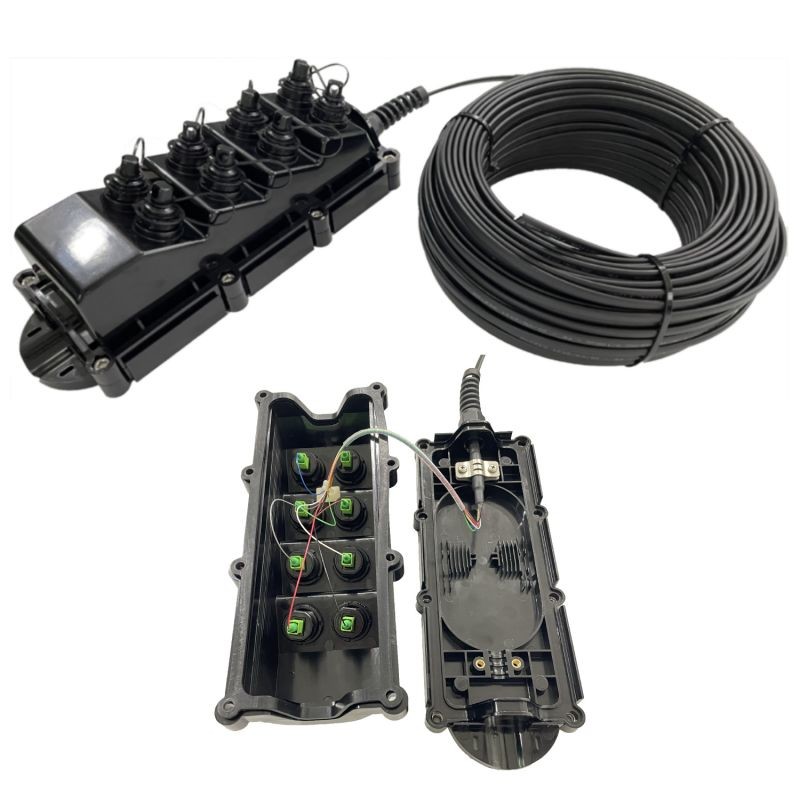

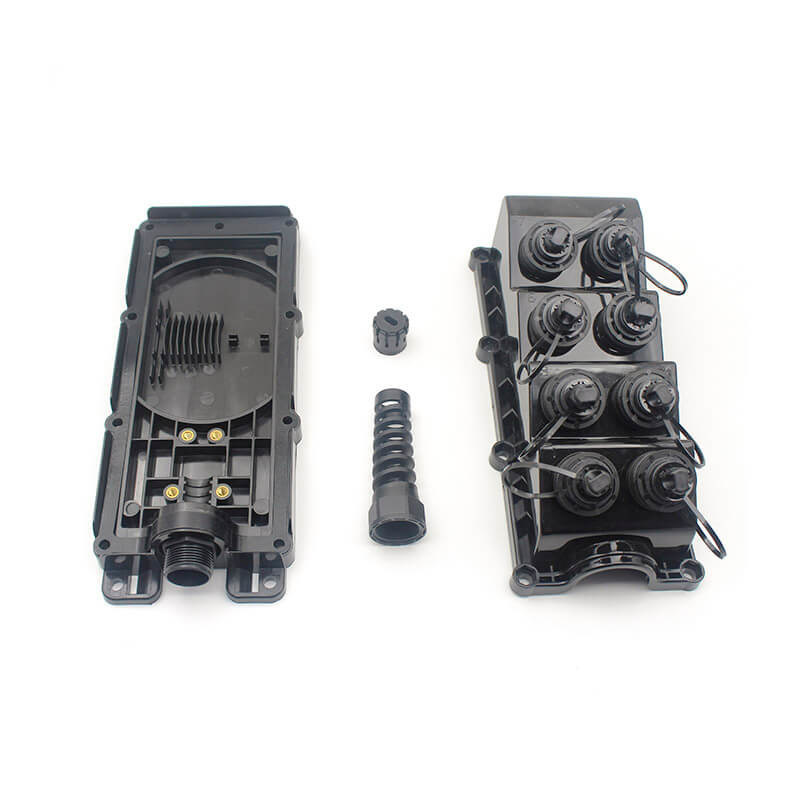

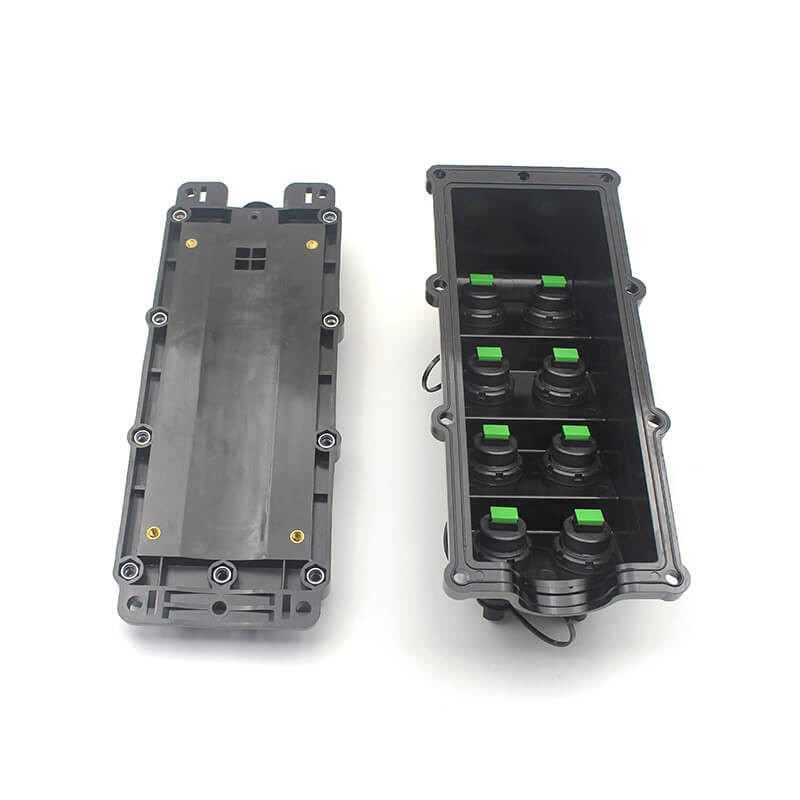

屋外FTTA MSTマルチサービス端子クロージャ 8ポート防水ボックス
マルチサービス端子は、強化型アダプタを組み込み、OptiTapと完全に互換性があります。タワーおよびFTTHの迅速な展開を可能にし、MSTはIP68定格で、あらゆる環境での屋外展開の厳しさに完全に対応できます。各MSTには、壁面取り付けまたはポール取り付けを可能にする簡単な展開マウントが付属しています。
| No. | 項目 | 単位 | 仕様 | |
| G.657A1 | ||||
| 1 | モードフィールド径 | 1310nm | um | 8.4-9.2 |
| 1550nm | um | 9.3-10.3 | ||
| 2 | クラッド径 | um | 125±0.7 | |
| 3 | クラッド非真円度 | % | ≤ 0.7 | |
| 4 | コア-クラッド同心度誤差 | um | ≤ 0.5 | |
| 5 | コーティング径 | um | 240±0.5 | |
| 6 | コーティング非真円度 | % | ≤ 6.0 | |
| 7 | クラッド-コーティング同心度誤差 | um | ≤ 12.0 | |
| 8 | ケーブルカットオフ波長 | nm | λ∞≤ 1260 | |
| 9 | 減衰(最大) | 1310nm | dB/km | ≤ 0.35 |
| 1550nm | dB/km | ≤ 0.21 | ||
| 1625nm | dB/km | ≤ 0.23 | ||
| 10 | マクロ曲げ損失 | 10tumx15mm半径@1550nm | dB | ≤ 0.25 |
| 10tumx15mm半径@1625nm | dB | ≤ 0.10 | ||
| 1tumx10mm半径@1550nm | dB | ≤ 0.75 | ||
| 1tumx10mm半径@1625nm | dB | ≤ 1.5 | ||
1.2 ファイバパラメータ
| 項目 | 仕様 | |
| トーンワイヤ | AWG | 24 |
| 寸法 | 0.61 | |
| 材質 | 銅 | |
| ファイバ数 | 2-12 | |
| 着色コーティングファイバ | 寸法 | 250±15um |
| 色 | 標準色 | |
| バッファチューブ | 寸法 | 2.0 ±0.1mm |
| 材質 | PBTとゲル | |
| 色 | 白 | |
| 強度部材 | 寸法 | 2.0 ±0.2mm |
| 材質 | FRP | |
| 外被 | 直径 | 3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| 材質 | PE | |
| 色 | 黒 | |
1.3 機械的および環境的特性
| 項目 | 単位 | 仕様 |
| 張力(長期) | N | 300 |
| 張力(短期) | N | 600 |
| 圧壊(長期) | N/10cm | 1000 |
| 圧壊(短期) | N/10cm | 2200 |
| 最小曲げ半径(動的) | mm | 60 |
| 最小曲げ半径(静的) | mm | 60 |
特徴:
2.2 各ボックスは完全に組み立てることができ、現場での開閉の必要性を減らします。
2.3 端子でのスプライシングは不要
2.4 強化型コネクタは工場で終端処理されており、光ドロップケーブルの展開で使用するために環境的に密閉されています。
2.5 プラグアンドプレイアダプタポートにより、ネットワークの屋外プラントアクセスセクションでの迅速なケーブル設置が保証されます。
2.6 マルチポートサービス端子は、過酷な屋外プラント環境に耐えるように設計された強化型コネクタ技術を組み込んでいます。
アプリケーション:
3.1 FTTA (Fiber to the Antenna)
3.2 電気通信ネットワーク
