| 起源の場所: | 中国 |
|---|---|
| ブランド名: | DOWELL |
| モデル番号: | DW-MST-8 |
| 最小注文数量: | 500 |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T |
| 供給の能力: | 500PCS/7 日 |
| 緊張 (長期): | 300n | 緊張 (短期間): | 600N |
|---|---|---|---|
| クラッシュ（長期）: | 1000N/10cm | クラッシュ（短期）: | 2200N/10cm |
| 設置温度: | -20~+60℃ | 納期: | -40〜+70℃ |
| ハイライト: | 8 港口 MST 閉鎖,FTT MST 閉鎖,多サービス端末ボックス |
||

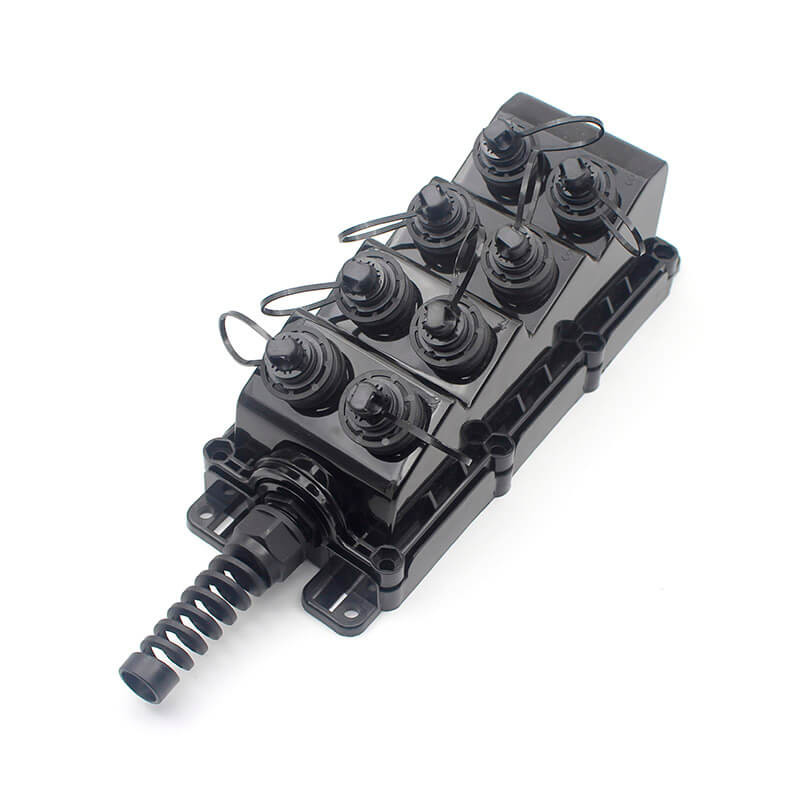

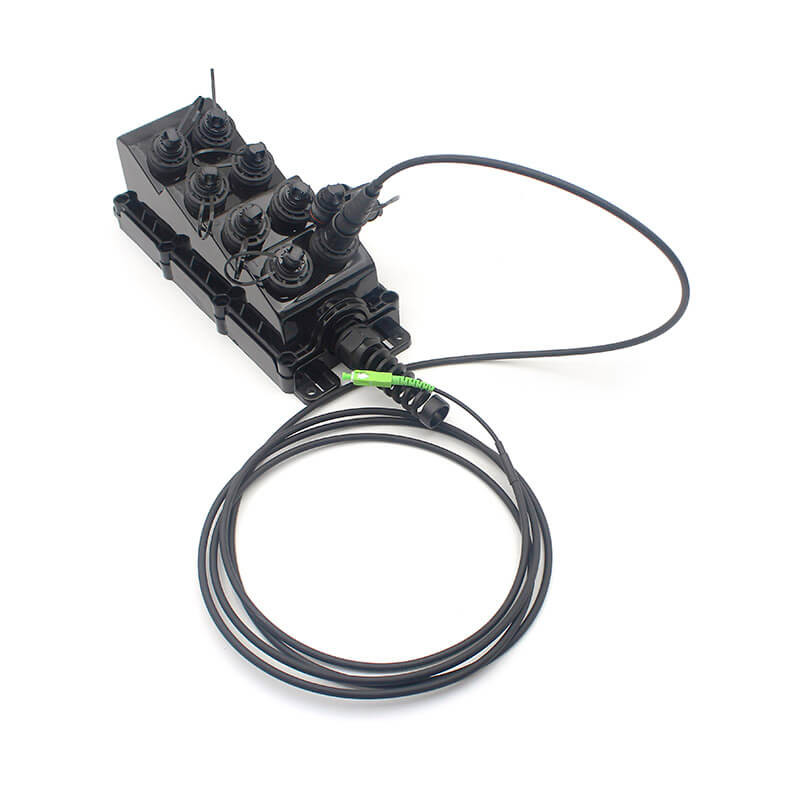

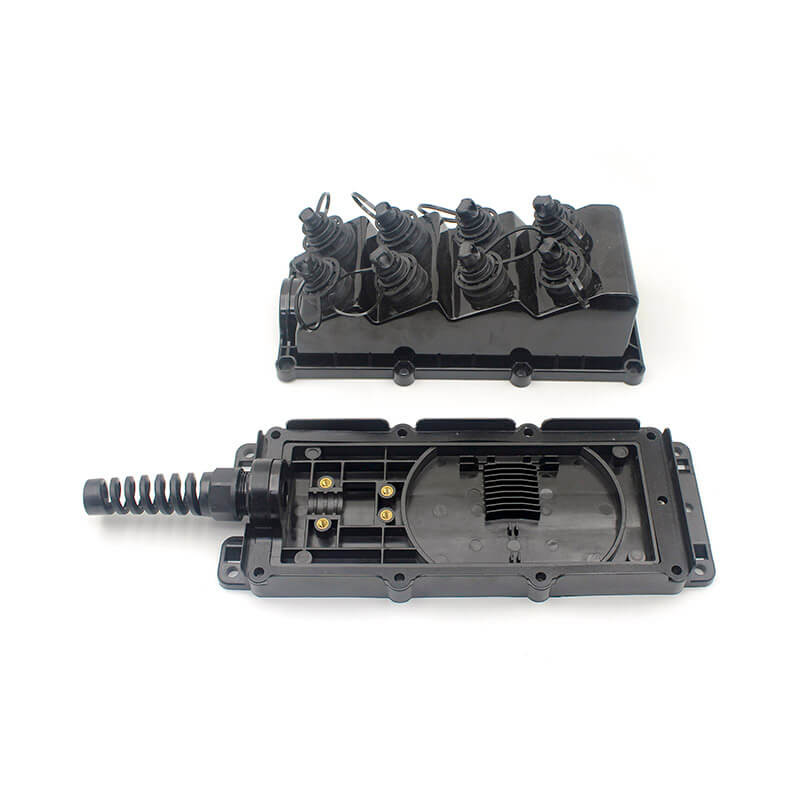

8ポート マルチサービスターミナルボックス MSTクロージャー FTTA用
| 番号 | 項目 | 単位 | 仕様 | |
| G.657A1 | ||||
| 1 | モードフィールド径 | 1310nm | μm | 8.4-9.2 |
| 1550nm | μm | 9.3-10.3 | ||
| 2 | クラッド径 | μm | 125±0.7 | |
| 3 | クラッド非円形度 | % | ≤ 0.7 | |
| 4 | コア・クラッド同心度誤差 | μm | ≤ 0.5 | |
| 5 | コーティング径 | μm | 240±0.5 | |
| 6 | コーティング非円形度 | % | ≤ 6.0 | |
| 7 | クラッド・コーティング同心度誤差 | μm | ≤ 12.0 | |
| 8 | ケーブルカットオフ波長 | nm | λ∞≤ 1260 | |
| 9 | 減衰量（最大） | 1310nm | dB/km | ≤ 0.35 |
| 1550nm | dB/km | ≤ 0.21 | ||
| 1625nm | dB/km | ≤ 0.23 | ||
| 10 | マクロベンディング損失 | 10mmx15mm半径 @1550nm | dB | ≤ 0.25 |
| 10mmx15mm半径 @1625nm | dB | ≤ 0.10 | ||
| 1mmx10mm半径 @1550nm | dB | ≤ 0.75 | ||
| 1mmx10mm半径 @1625nm | dB | ≤ 1.5 | ||
| 項目 | 仕様 | |
| トーンワイヤー | AWG | 24 |
| 寸法 | 0.61 | |
| 材質 | 銅 | |
| ファイバー数 | 2-12 | |
| カラーコーティングファイバー | 寸法 | 250±15μm |
| 色 | 標準色 | |
| バッファチューブ | 寸法 | 2.0 ±0.1mm |
| 材質 | PBTおよびゲル | |
| 色 | 白 | |
| 強度部材 | 寸法 | 2.0 ±0.2mm |
| 材質 | FRP | |
| 外被 | 直径 | 3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| 材質 | PE | |
| 色 | 黒 | |
| 項目 | 単位 | 仕様 |
| 引張強度（長期） | N | 300 |
| 引張強度（短期） | N | 600 |
| 耐圧（長期） | N/10cm | 1000 |
| 耐圧（短期） | N/10cm | 2200 |
| 最小曲げ半径（動的） | mm | 60 |
| 最小曲げ半径（静的） | mm | 60 |
