| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | DOWELL |
| 証明: | CE |
| モデル番号: | DW-LUD-LUD U |
| 最小注文数量: | 1000個 |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 7 日あたり 10000 PCS |
| モードの種類: | SM、MM | ファイバーの種類: | G652D/G657A |
|---|---|---|---|
| ジャケット: | PVC、LSZH | コネクタ: | SC,LC,FC,ST,E2000N,MTRJN,MPO |
| 色: | 黄色またはカズマイズ | 長さ: | 任意の長さはカスタマイズ可能です |
| ハイライト: | デュプレックス光ファイバーパッチコード,デュプレックス lcから lcのパッチコード,LC 光ファイバーパッチコード |
||

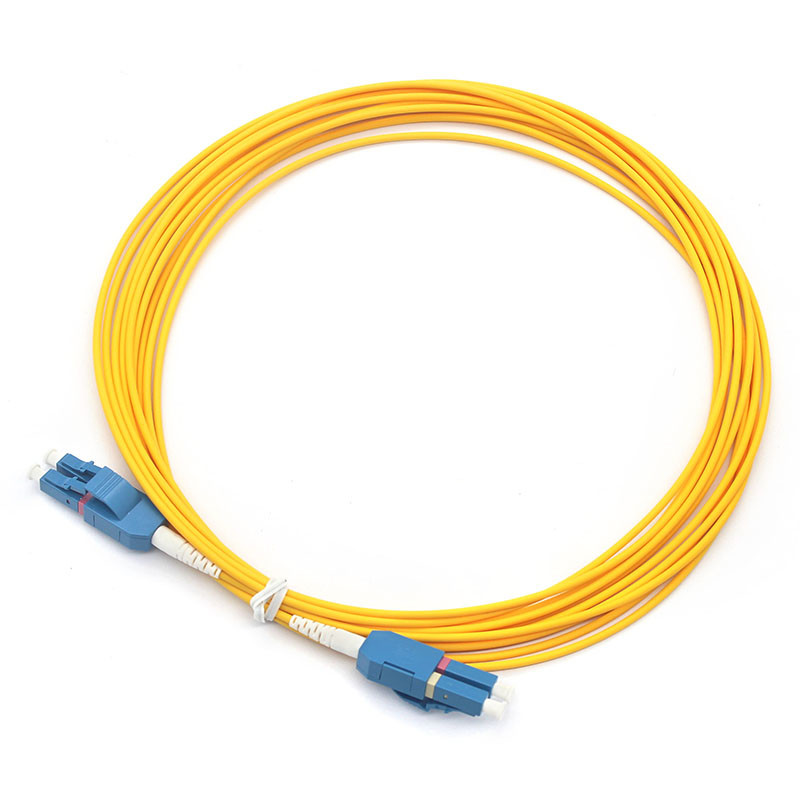

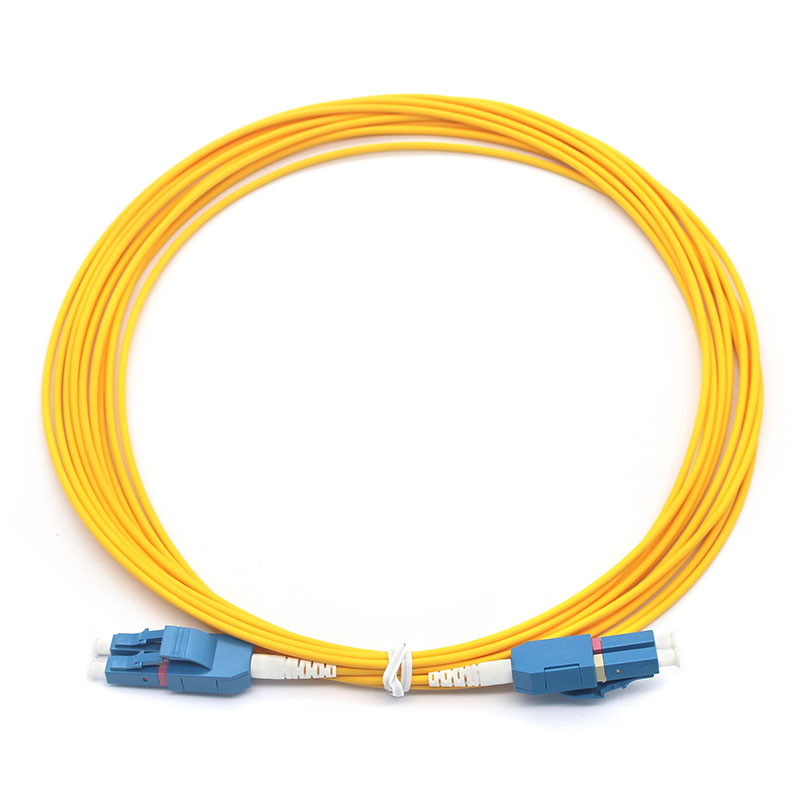

シングルモードユニブーツ用デュプレックスLC UPC - LC UPC光ファイバーパッチコード
光ファイバーパッチコードは、光ファイバーネットワーク内の機器やコンポーネントを接続するためのコンポーネントです。FC、SV、SC、LC、ST、E2000N、MTRJN、MPOなどのさまざまな種類の光ファイバーコネクタがあり、シングルモード（9/125um）とマルチモード（50/125または62.5/125）があります。ケーブルジャケットの素材は、PVC、LSZH、OFNR、OFNPなどがあります。シングル、デュプレックス、マルチファイバー、リボンファンアウト、バンドルファイバーがあります。
仕様:
| パラメータ | 単位 | モード | PC | UPC | APC |
| タイプ | |||||
| 挿入損失 | dB | SM | <0.3 | <0.3 | <0.3 |
| MM | <0.3 | <0.3 | |||
| リターンロス | dB | SM | >50 | >50 | >60 |
| MM | >35 | >35 | |||
| 繰り返し性 | dB | 追加損失<0.1db、リターンロス< 5 dB | |||
| 相互交換性 | dB | 追加損失<0.1db、リターンロス< 5 dB | |||
| 接続回数 | 回 | >1000 | |||
| 動作温度 | ℃ | -40℃～+75℃ | |||
| 保管温度 | ℃ | -40℃～+85℃ | |||
1.1 ファイバーの種類
1.1.1 シングルモード（SMF）：長距離伝送（最大100km以上）用に設計されており、通常は9/125μmのコア/クラッド径を使用します。
1.1.2 マルチモード（MMF）：短距離（最大500m～2km）で使用され、一般的なコアサイズは50/125μmまたは62.5/125μmです。
1.2 コネクタの種類
1.2.1 LC（Lucent Connector）：小型フォームファクターで、高密度アプリケーションで人気があります。
1.2.2 SC（Subscriber Connector）：プッシュプル設計で、データコムや通信で一般的に使用されます。
1.2.3 FC（Ferrule Connector）：ネジ込み式で、振動の多い環境でよく使用されます。
1.2.4 ST（Straight Tip）：バヨネットスタイルで、古いネットワークで使用されていました。
1.2.5 MTP/MPO：高容量リンク（例：12/24ファイバー）用のマルチファイバーコネクタです。
1.3 研磨タイプ
1.3.1 PC（Physical Contact）：わずかに丸みを帯びており、空気の隙間を減らします。
1.3.2 UPC（Ultra Physical Contact）：反射損失が高い（約-55dB）。
1.3.3 APC（Angled Physical Contact）：8°の角度付き端面で、バックリフレクションを最小限に抑えます（約-65dB）。
1.4 ケーブル被覆
1.4.1 シングル：単一ファイバー、単一ケーブル。
1.4.2 デュプレックス：2本のファイバー（通常はTx/Rx用）。
1.4.3 アーマード：過酷な環境用に強化されています。
1.4.4 ベンドインセンシティブ（BI）：きつい曲げに強いです。
用途:

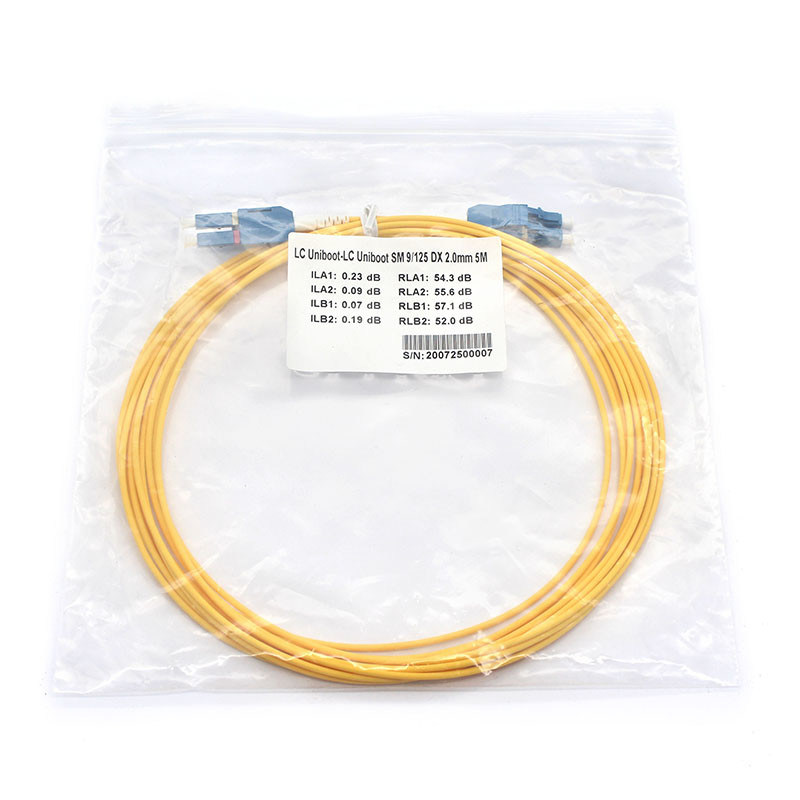

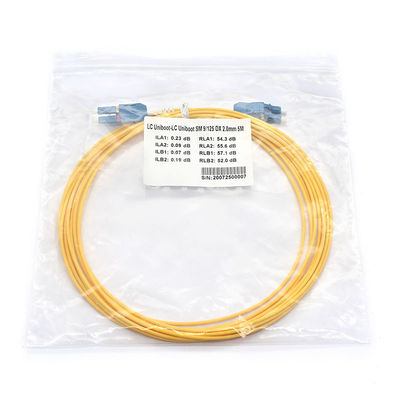

パッケージ:
1. ポリ袋
2. 内箱
3. 外箱
