| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | DOWELL |
| 証明: | CE |
| モデル番号: | DW-SAD-LUD |
| 最小注文数量: | 1000個 |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 7 日あたり 10000 PCS |
| モードの種類: | SM、MM | ファイバーの種類: | G652D/G657A |
|---|---|---|---|
| コネクタ: | SC,LC,FC,ST,E2000N,MTRJN,MPO | ジャケット: | PVC、LSZH |
| 長さ: | 任意の長さはカスタマイズ可能です | 色: | 黄色またはカズマイズ |
| ハイライト: | 室内単調ファイバーパッチコード,室内デュプレックスLCケーブル,ネットワーク用デュプレックスLCケーブル |
||

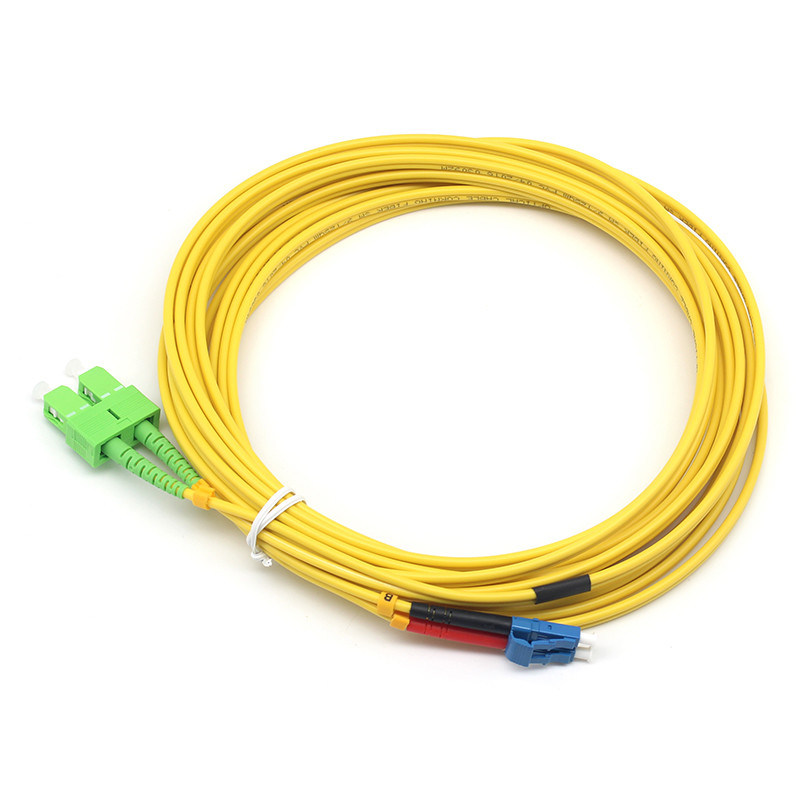

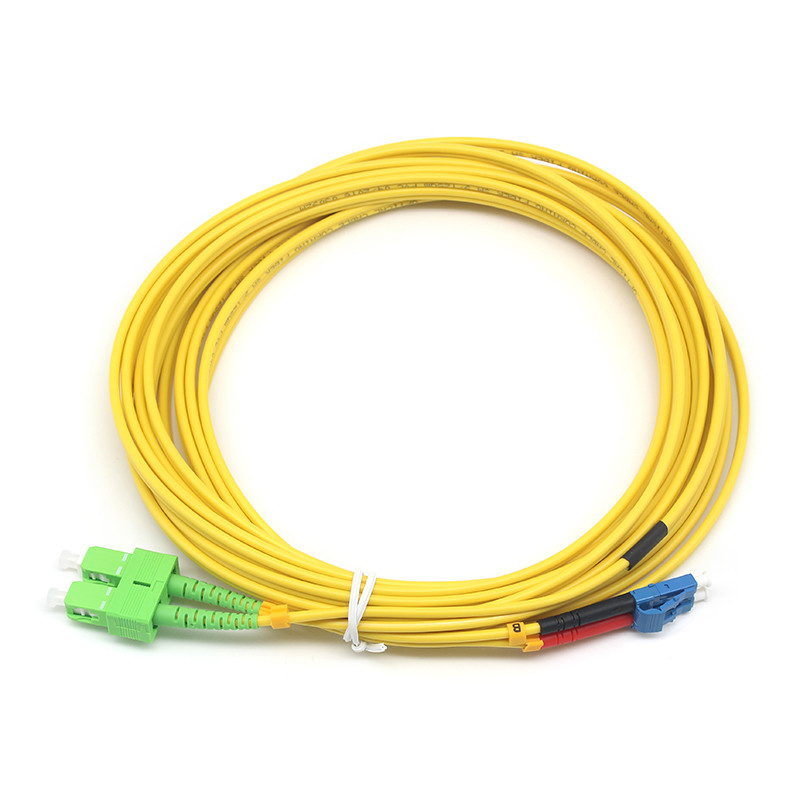

デュプレックスSC APC - LC UPC SM光ファイバーパッチコード
光ファイバーパッチコードは、光ファイバーネットワーク内の機器やコンポーネントを接続するためのコンポーネントです。FC SV SC LC ST E2000N MTRJN MPOなどのさまざまな種類の光ファイバーコネクタに応じて、シングルモード（9/125um）およびマルチモード（50/125または62.5/125）で多くのタイプがあります。ケーブルジャケットの素材は、PVC、LSZH、OFNR、OFNPなどです。シンプレックス、デュプレックス、マルチファイバー、リボンファンアウト、バンドルファイバーがあります。
仕様:
| パラメータ | 単位 | モード | PC | UPC | APC |
| タイプ | |||||
| 挿入損失 | dB | SM | <0.3 | <0.3 | <0.3 |
| MM | <0.3 | <0.3 | |||
| リターンロス | dB | SM | >50 | >50 | >60 |
| MM | >35 | >35 | |||
| 繰り返し性 | dB | 追加損失<0.1db、リターンロス< 5 dB | |||
| 相互交換性 | dB | 追加損失<0.1db、リターンロス< 5 dB | |||
| 接続回数 | 回 | >1000 | |||
| 動作温度 | ℃ | -40℃～+75℃ | |||
| 保管温度 | ℃ | -40℃～+85℃ | |||
1.ファイバーの種類:
1.1シングルモード（SMF）: 長距離伝送（最大100km以上）用に設計されており、通常は9/125μmのコア/クラッド径を使用します。
1.2マルチモード（MMF）: 短距離（最大500m～2km）で使用され、一般的なコアサイズは50/125μmまたは62.5/125μmです。
2.コネクタの種類:
2.1 LC（ルーセントコネクタ）: 小型フォームファクターで、高密度アプリケーションで人気があります。
2.2 SC（加入者コネクタ）: プッシュプル設計で、データコムや通信で一般的に使用されています。
2.3 FC（フェルールコネクタ）: スクリューオンタイプで、高振動環境でよく使用されます。
2.4 ST（ストレートチップ）: バヨネットスタイルで、古いネットワークで使用されています。
2.5 MTP/MPO: 高容量リンク（例：12/24ファイバー）用のマルチファイバーコネクタ。
3.研磨タイプ
3.1 APC（アングルド・フィジカル・コンタクト）: 最小限のバックレスポンス（約-65dB）のための8°の角度付き端面。
3.2 UPC（ウルトラ・フィジカル・コンタクト）: より高い反射損失（約-55dB）。
3.3 PC（フィジカル・コンタクト）: 空気ギャップを減らすためにわずかに丸みを帯びています。
4.ケーブル被覆:
4.1シンプレックス: シングルファイバー、シングルケーブル。
4.2デュプレックス: 2本のファイバー（通常はTx/Rx用）。
4.3アーマード: 過酷な環境用に強化されています。
4.4曲げにくい（BI）: きつい曲げに耐性があります。
アプリケーション:
5.1通信ネットワーク
5.2光ファイバーブロードバンドネットワーク
5.3 CATVシステム
5.4 LANおよびWANシステム
5.5 FTTP
生産フロー:

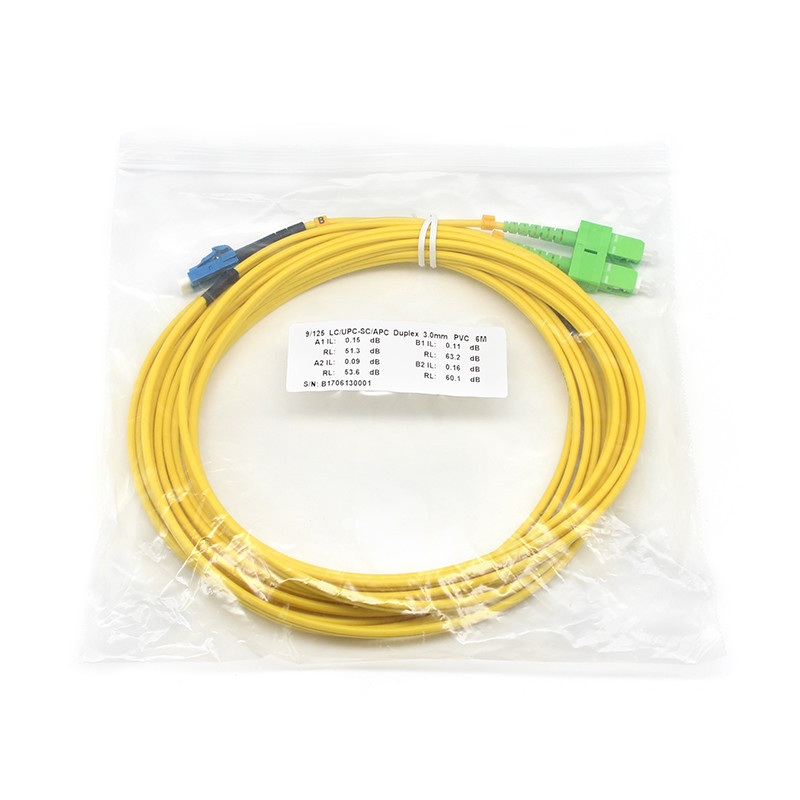

当社のパッケージ:
