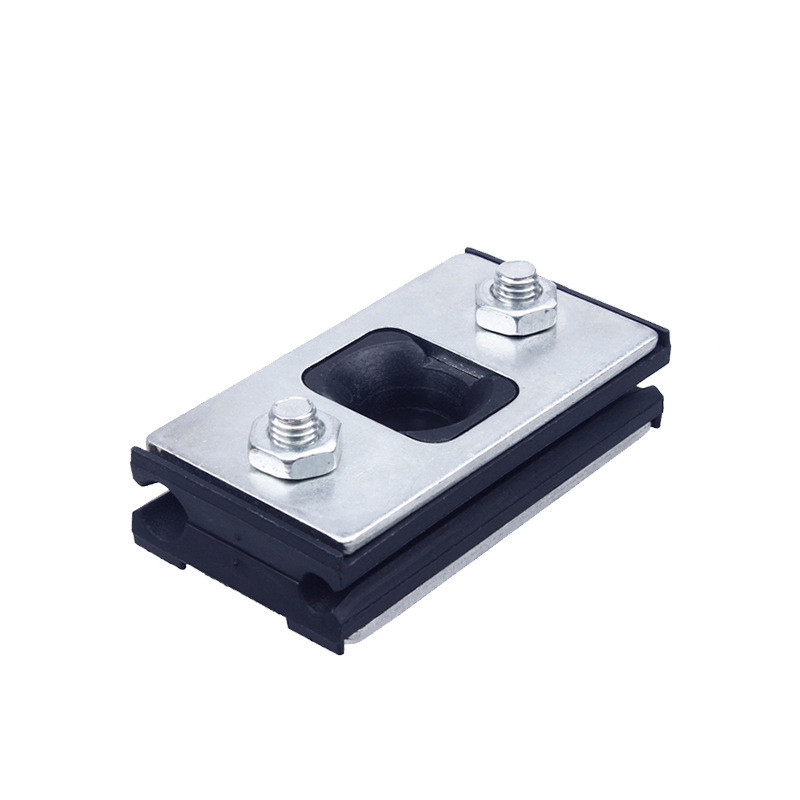

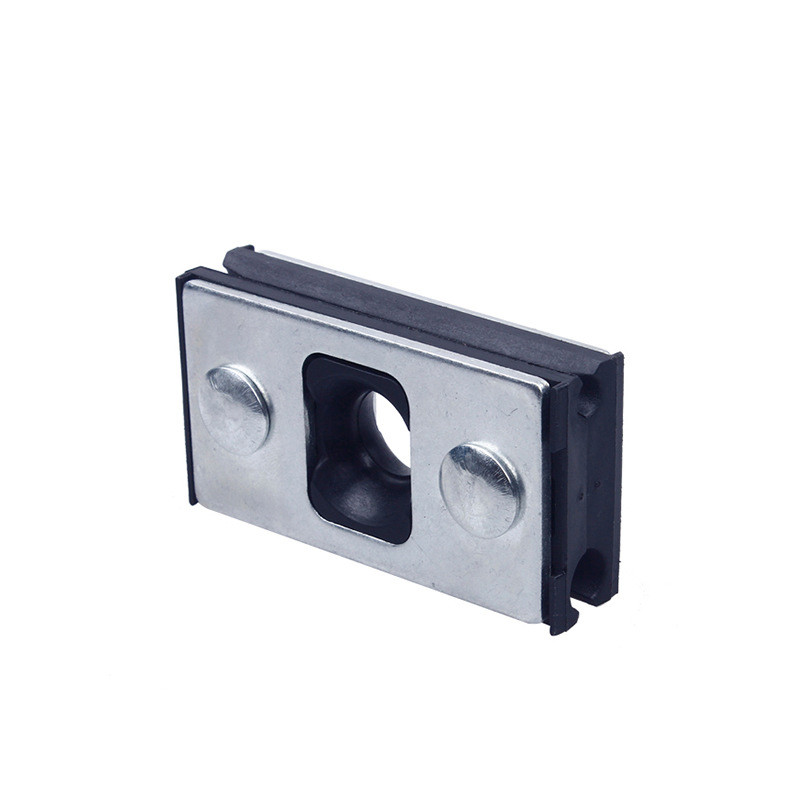

ADSS 図8 ハックに固定されるポール用のケーブル懸垂クリップ

サスペンションクランプ フィギュア8ケーブル用

このサスペンションクランプは、スチールまたは誘電体絶縁メッセンジャーを備えたフィギュア8ケーブルを、最大90mのスパンのアクセスネットワークで、関節式サスペンションを提供するために設計されています。独自の特許取得済みの設計は、木製、金属製、またはコンクリート製のポールでのすべてのサスペンションケースをカバーするユニバーサルハードウェアフィッティングを提供するように開発されました。ストレートグルーブとリバーシブルシステムを備えたこれらのクランプは、3mmから7mm、および7mmから11mmのメッセンジャー直径と互換性があります。

仕様:

特徴:

1.1 3mmから11mmまでのすべてのメッセンジャーサイズに対応
1.2 異常な垂直過負荷（木、自動車事故など）の場合にケーブルの損傷を防ぐヒューズとして機能します
1.3 ケーブルメッセンジャーとポール/クランプ間の4kV誘電体絶縁
1.4 フックへの取り付けを可能にする中央の穴により、柔軟なサスペンションポイントを提供し、風による振動に対する追加の保護を提供します
設置:

2.1 フックボルトに: クランプは、穴あけ可能な木製ポールに14mmまたは16mmのフックボルトで取り付けることができます。フックボルトの長さは、ポールの直径によって異なります。

2.2 フックボルト付きポールブラケットに: クランプは、サスペンションブラケットCS、フックボルトBQC12x55、および2本のポールバンド20 x 0.4mmまたは20 x 0.7mmを使用して、木製ポール、丸型コンクリートポール、多角形金属ポールに取り付けることができます。

用途:

3.1 ファイバー強化プラスチック（FRP）メッセンジャーを備えたフィギュア8形状のダクトアセンブリを備えたダクト用に設計されています。
