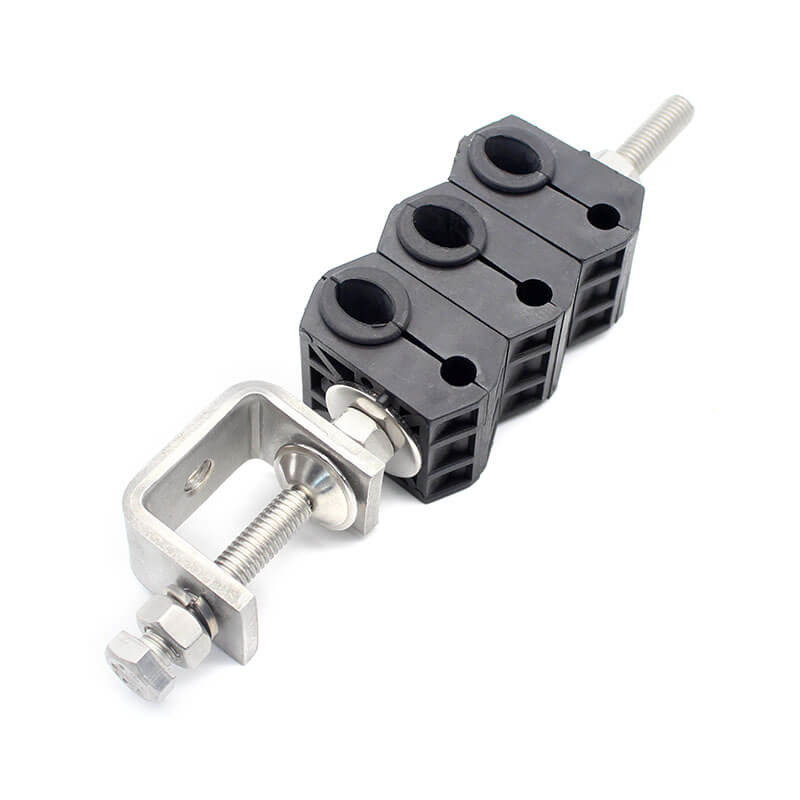

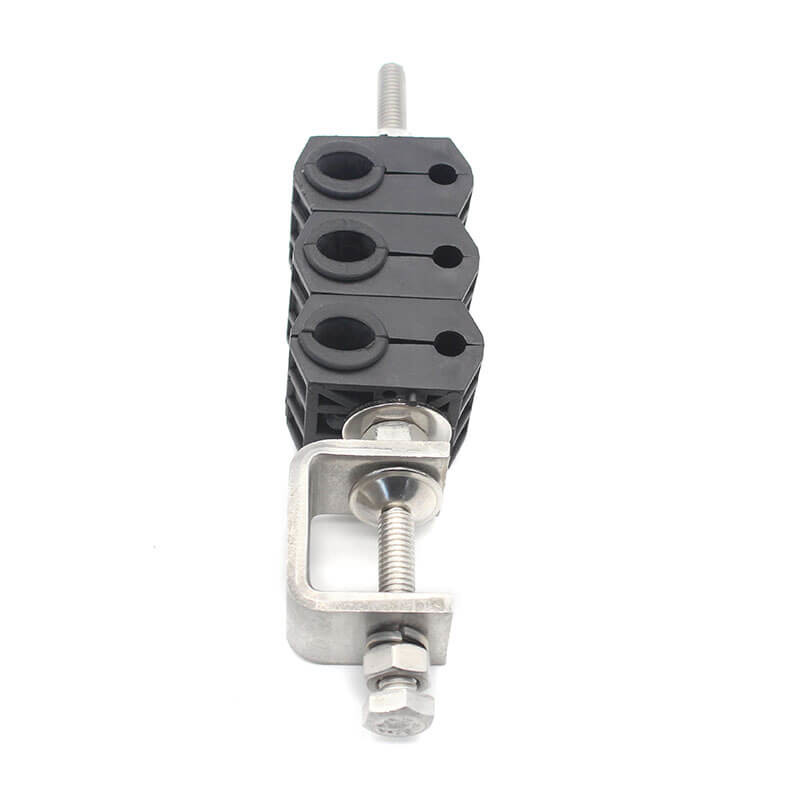

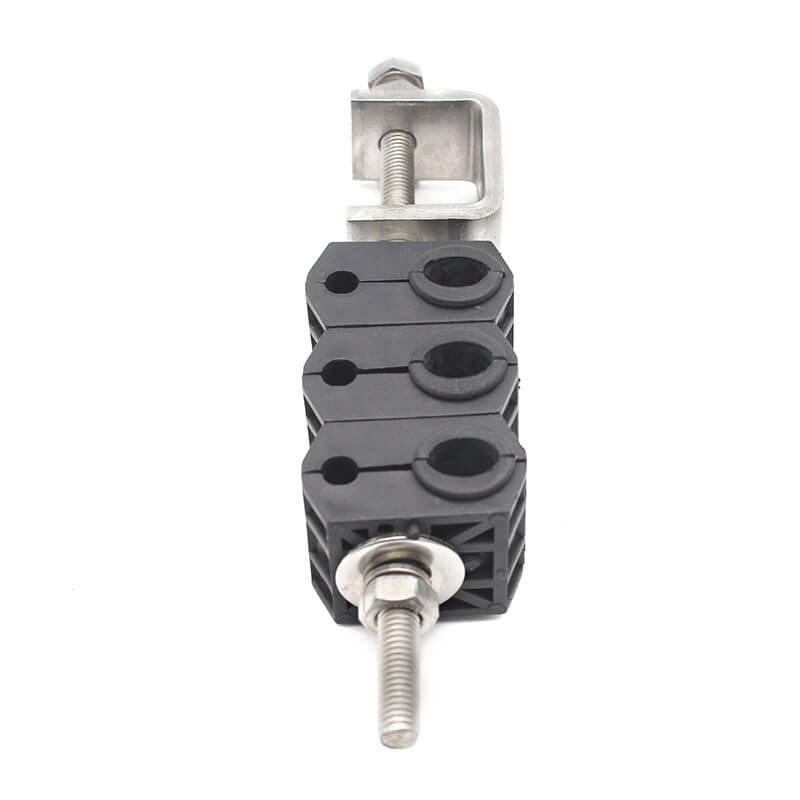

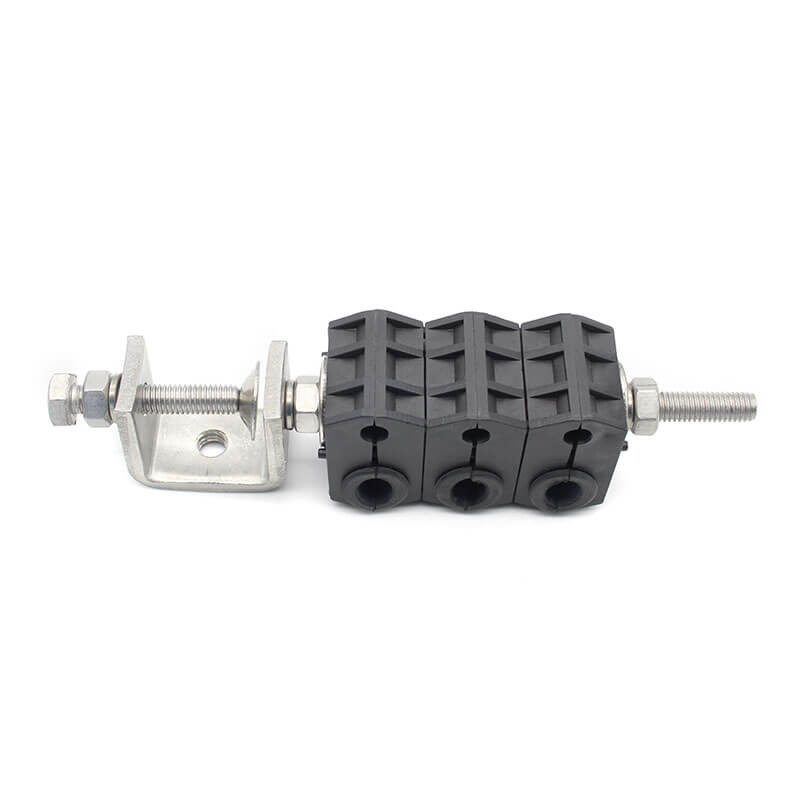

HUAWEI ゴムスリーブ 光ファイバーフィッダークランプ 屋外使用

HUAWEI ゴムスリーブ 光ファイバーフィッダーケーブルクランプ 屋外使用

このケーブルクランプは,ケーブルを固定するためのモジュール組成の一種です.紫外線と耐久性のある高温材料でできています. φ7mmまたはφ7の円状繊維ケーブルを固定するのに適しています.5mmと3mm.3平方,4平方,6平方,8.3平方ケーブル.それは3つのファイバーケーブルと3つのケーブルを最も設定することができます. C形の支架は軽くて簡潔で,信頼性のある固定が簡単です. さらに,電源ケーブル (DC) と光ファイバーケーブル (FO) の組み合わせのソリューションを提供できます.このクランプは,異なるサイズのDC電源ケーブルを固定する際に非常に効果的で柔軟です.

クランプタイプ	欧州標準	ケーブルタイプ	電源 (ハイブリッド) ケーブルとファイバーケーブル
サイズ	OD 12-22mm DC電源ケーブル OD 7-8mm ファイバーケーブル	ケーブル数	3つの電源ケーブル + 3つのファイバーケーブル
紫外線耐性	≥1000時間	対応する最大直径	19~25mm
互換性のあるミンの直径	5〜7mm	双子のプラスチッククランプの材料	ガラスの繊維で強化されたPP 黒
金属材料	ステンレス鋼304または熱で電圧された	増える	鋼筋ケーブル用トレイ
最大スタック高さ	3	振動 に 耐える	周波数で ≥4時間

装置:

1.1 特別なボルトを切り離す C・ブランケットからRingentまで 距離は厚さよりも大きい 角鉄の片側から その後,特殊ボルトM8を締めます.(基準トルク: 15Nm)

1.2 ナッツを ロープを引っ張って プラスチッククリップ

1.3 プラスチッククランプを切り離して,下ろす φ7mmまたはφ7.5mmのファイバーケーブル プラスチック製の小さな穴に クラップ,3.3の平方または4を押しプラスチッククランプの黒いゴムパイプの穴に四角ケーブルを挿入します. ケーブルをプラスチッククランプの穴に押し込む (図右)

1.4 最後にすべてのナッツをロックします. (クランプ用のロックナッツM8の基準トルク:11Nm)

適用:

2.1 テレコムケーブル

2.2 繊維ケーブル

2.3 同軸ケーブル

2.4 フィッダーケーブル

2.5 ハイブリッドケーブル

2.6 波紋ケーブル

2.7 滑らかなケーブル

2.8 帯状ケーブル

サイズ:

パッケージ:

生産流程

製品数:
