| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | DOWELL |
| モデル番号: | GYTFC8S |
| 最小注文数量: | 4km |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 7 日あたり 100 ロール |
| アウトシース: | PE | 色: | 黒 |
|---|---|---|---|
| ファイバーの種類: | G.652/G657 | ケーブルの種類: | GYTFC8S-6 から 72 |
| 動作温度: | -40 °C から + 70 °C | 減衰: | 850nm、1300nm、1310nm、1550nm |
| ハイライト: | PE光ファイバーケーブル,PE光ファイバードロップケーブル |
||

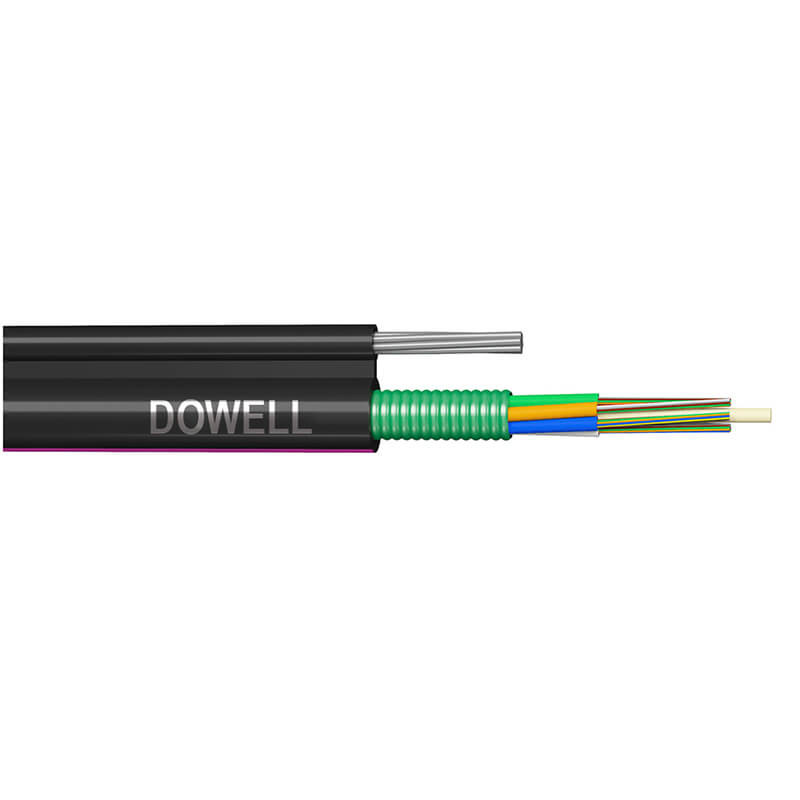

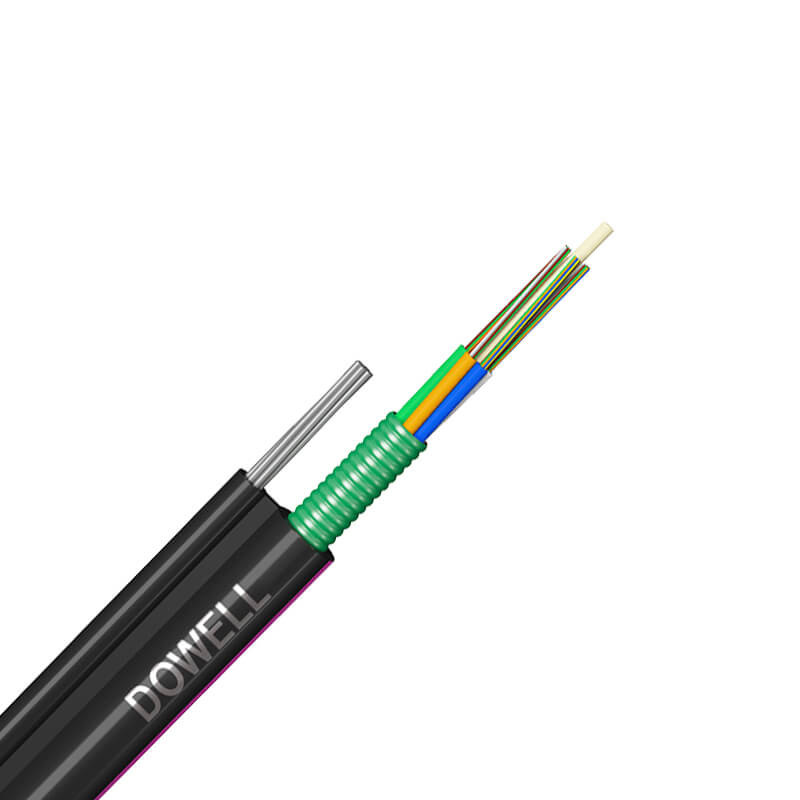

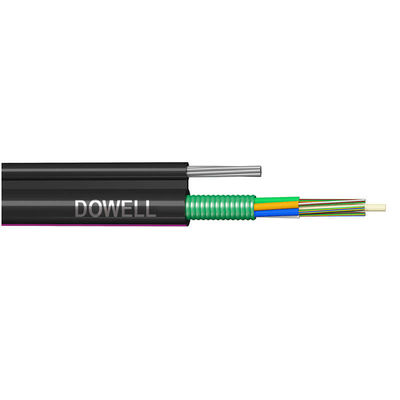

PEシース G652D G675A1 G657A2 図8ファイバーケーブル GYXTC8S ネットワーク通信用

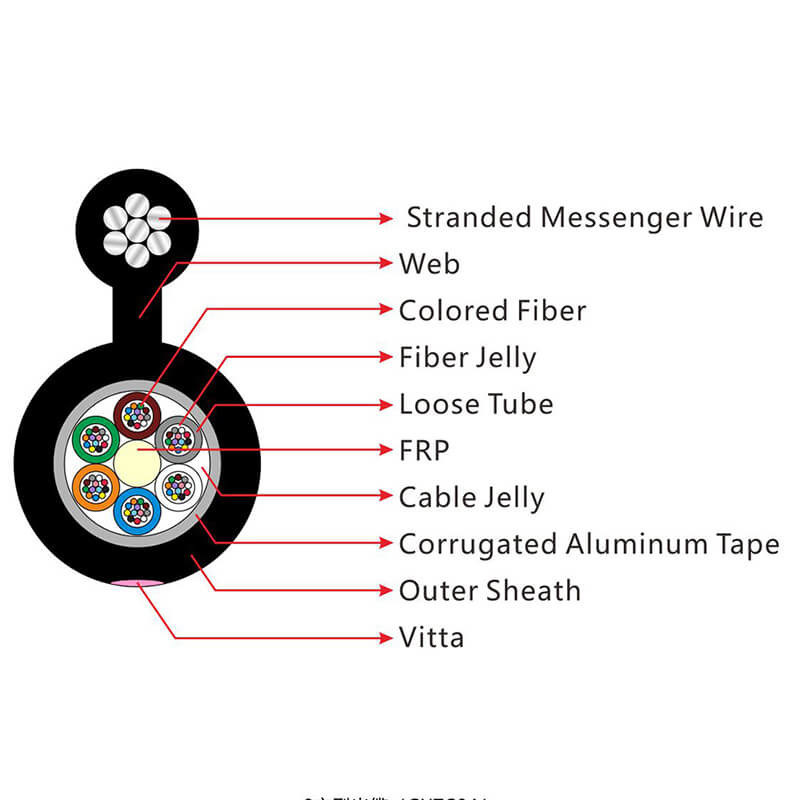

ファイバーは高弾性率プラスチック製のルースチューブに収められています。FRPは金属製強度部材としてコアの中央に配置されます。チューブ（およびフィラー）は強度部材の周りに撚り合わされ、コンパクトで円形のケーブルコアを形成します。PSPをケーブルコアに適用した後、この部分のケーブルAは、支持部材として撚り線とともにポリエチレン（PE）シースで覆われ、図8構造となります。この種のケーブルは、自立型空中設置に特に適用されます。
光学的特性:
| G.652 | G.657 | 50/125um | 62.5/125um | ||
| 減衰量 (+20 ) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.5 dB/km | ≤1.5 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.24 dB/km | ≤0.26 dB/km | |||
| 帯域幅 | @850nm | ≥500 Mhz.km | ≥200 Mhz.km | ||
| クラスA 850nm | @1300nm | ≥1000 Mhz.km | ≥600 Mhz.km | ||
| 開口数 | 0.200±0.015NA | 0.275±0.015NA | |||
| ケーブルカットオフ波長 | ≤1260nm | ≤1480nm | |||
技術パラメータ:
| ケーブルタイプ | ファイバー 本数 |
チューブ /直径 |
フィラー ロッド |
ケーブル 直径 mm |
引張 強度 長尺/短尺 終端N |
圧縮 耐性 長尺/短尺 終端N/100m |
曲げ半径 静的/動的 mm |
| GYTFC8S-6 | 6 | 1/2.0 | 4 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-12 | 12 | 1/2.0 | 3 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-24 | 24 | 2/2.0 | 1 | 5.4*8.6-15.0 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-48 | 48 | 4/2.0 | 1 | 5.4*9.8-16.5 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTC8S-72 | 72 | 6/2.0 | 0 | 5.4*10.8-17.5 | 1000/3000 | 300/1000 | 10D/20D |
| ルースチューブ | 材質 | PBT | 色 | 標準スペクトル | |||
| ウォーターブロッキングシステム | 材質 | ウォーターブロッキングテープ / 充填ゲル | |||||
| アーマー | 材質 | 波形鋼帯 | |||||
| 中央強度部材 | 材質 | FRP | サイズ | 1.4mm(6-48)/2.0mm(72-144) | |||
| 金属強度部材 | 材質 | 撚り鋼線 | サイズ | 7 1.0mm | |||
| ガルス | 材質 | PE | サイズ | 2.0*1.5mm | |||
| 外被 | 材質 | PE | 色 | 黒 | |||
用途:
