商品の詳細:
|
| 繊維の種類: | G652D | 繊維数: | 2-144中心 |
|---|---|---|---|
| 緩い管材料: | PBT | モードフィールド径: | 1310nm 1550nm |
| 内着の材料: | ブラックPE (ポリエチレン) | 外のジャケット材料: | ブラックPE (ポリエチレン) またはAT |
| ハイライト: | 自立する光ファイバーケーブル,自立型室内光ファイバーケーブル,空気の光ファイバケーブル |
||

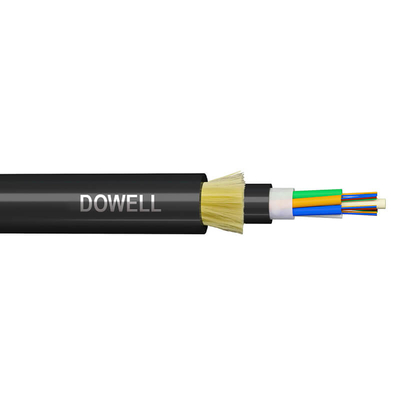

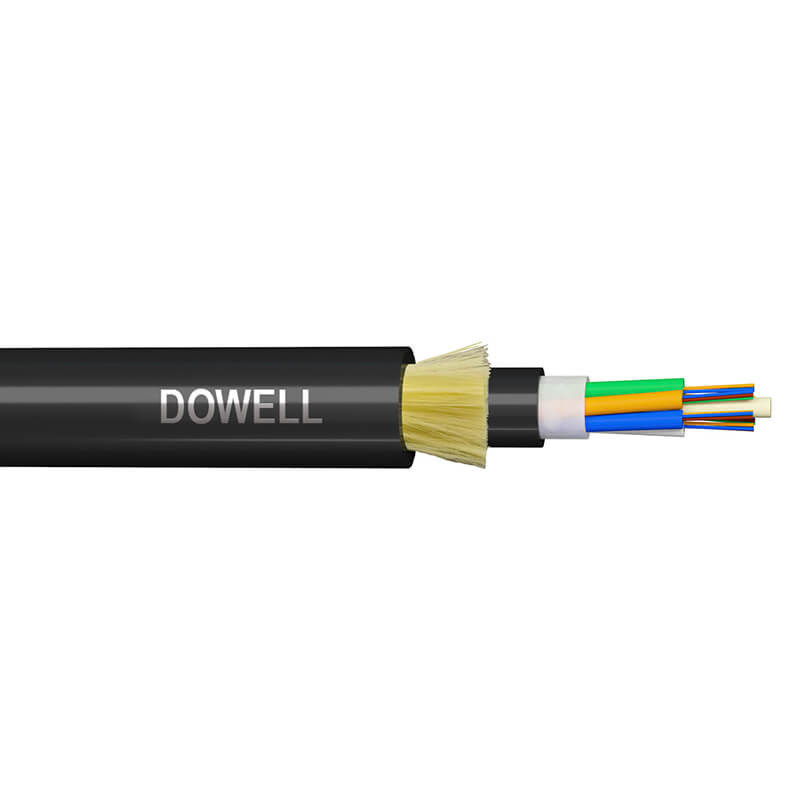

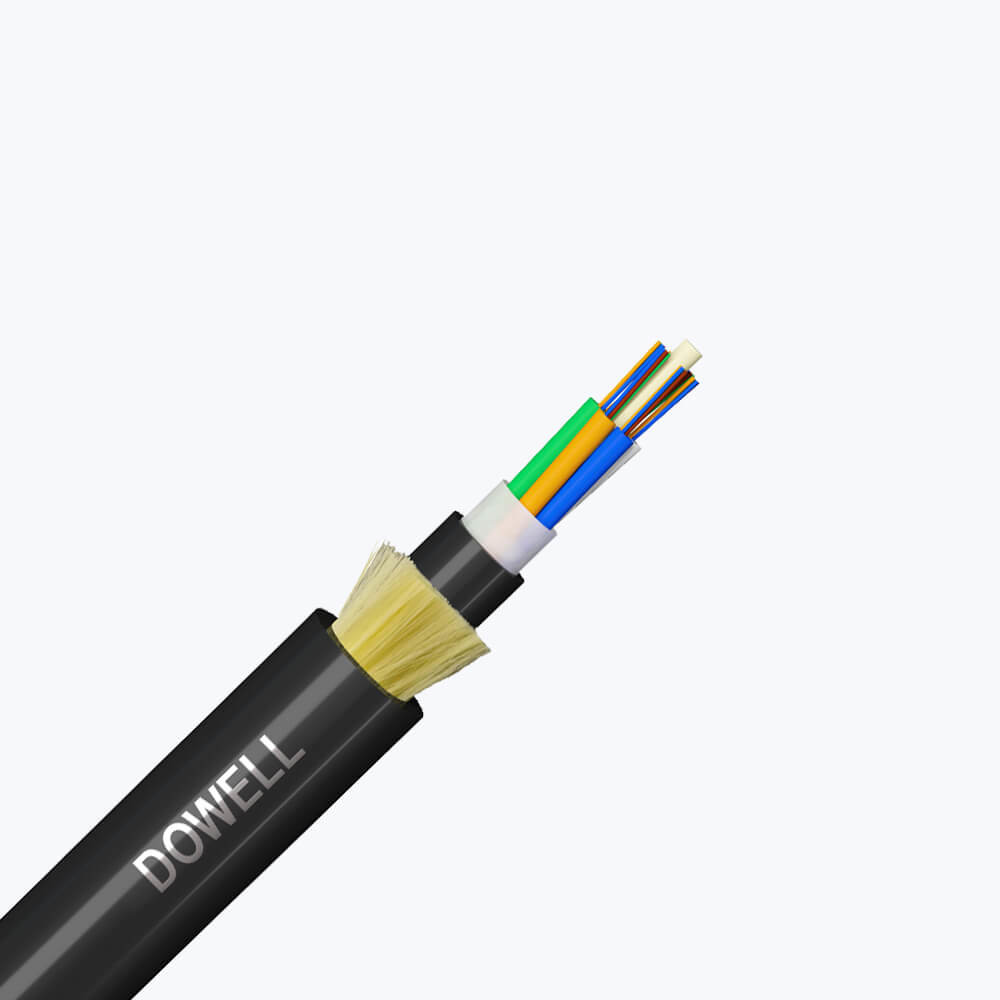

全電圧式自立式空中ケーブル 2 6 12 24 48 最大144コア

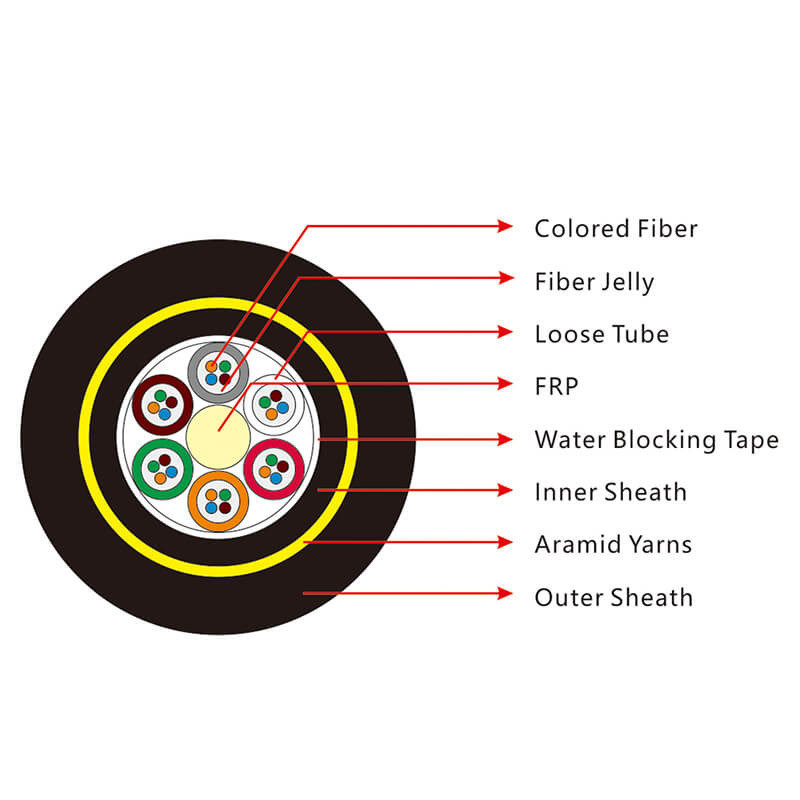

ADSSの自立型空中ケーブル構造は, 250umの繊維が高モジュールプラスチック製の緩いチューブに配置され,水耐性詰め合体で満たされています.管は,水に耐える詰め込み化合物で満たされています. 管 (およびフィラー) は,非金属的な中央強度構成要素としてFRPの周りにコンパクトで円形なケーブルコアに固定されます.薄いPE内膜で覆われています固さ要素として内層にアラミド糸の鎖状層が施された後,ケーブルはPEまたはAT外層で完成します.
| オプティカル特性 | ||
| 繊維の種類 | ||
| モードフィールド直径 (um) | 1310nm | 9.1 ± 05 |
| 1550nm | 10.3 ± 07 | |
| 減衰係数 (dB/km) | 1310nm | ≤0.35 |
| 1550nm | ≤0.21 | |
| 衰弱 不均一性 (dB) | ≤0.05 | |
| ゼロ分散波長 (λo) (nm) | 1300~1324年 | |
| 最大ゼロ分散傾斜 (Somax) (ps/ ((nm2.km)) | ≤0.093 | |
| 偏光モード分散係数 (PMDo) (ps/km) | ≤0.2 | |
| カットオフ波長 (λcc) | ≤1260 | |
| 分散係数 (ps/ (nm·km)) | 1288~1339nm | ≤35 |
| 1550nm | ≤18 | |
| 効果的グループ屈折指数 (Neff) | 1310nm | 1.466 |
| 1550nm | 1.467 | |
| ジオメトリック特性 | ||
| コーティング直径 (mm) | 125.0 ± 10 | |
| 覆面 円形でない (%) | ≤10 | |
| コーティング直径 (mm) | 245.0 ± 100 | |
| 塗装 円形でない部分 (%) | ≤60 | |
| カーネルのコンセントリシティ エラー (um) | ≤0.8 | |
| メカニカル特性 | ||
| カールリング | ≥40 | |
| 抵抗力 (GPa) | ≥0.69 | |
| 塗装ストライプ強度 (N) | 平均値 | 1.0~50 |
| 最高値 | 1.3~8.9 | |
| マクロ屈曲損失 (dB) | Φ60mm,100 円, @ 1550nm | ≤0.05 |
| Φ32mm,1 円,1550nm @ | ≤0.05 | |
ケーブル技術パラメータ:
| パラメータ | 仕様 | ||||||
| 繊維数 | 2 | 6 | 12 | 24 | 60 | 144 | |
| 緩いチューブ | 材料 | PBT | |||||
| チューブあたり繊維 | 2 | 4 | 4 | 4 | 12 | 12 | |
| 数字 | 1 | 2 | 3 | 6 | 5 | 12 | |
| フィルラー・ストッド | 数字 | 5 | 4 | 3 | 0 | 1 | 0 |
| 中心強度 メンバー | 材料 | FRP | FRPで覆われたPE | ||||
| 水を遮断する材料 | 防水糸 | ||||||
| 追加力 メンバー | アラミド繊維 | ||||||
| 内衣 | 材料 | ブラックPE (ポリエチレン) | |||||
| 厚さ | 定数:0.8mm | ||||||
| 外着 | 材料 | ブラックPE (ポリエチレン) またはAT | |||||
| 厚さ | 定数: 1 7 mm | ||||||
| ケーブル直径 (mm) | 11.4 | 11.4 | 11.4 | 11.4 | 12.3 | 17.8 | |
| ケーブル重量 ((kg/km) | 94~101 | 94~101 | 94~101 | 94~101 | 119~127 | 241~252 | |
| 定数張力ストレス (RTS) (KN) | 5.25 | 5.25 | 5.25 | 5.25 | 7.25 | 14.25 | |
| 最大工作電圧 (40%RTS) (KN) | 2.1 | 2.1 | 2.1 | 2.1 | 2.9 | 5.8 | |
| 日常ストレス (15-25%RTS) | 0.78~131 | 0.78~131 | 0.78~131 | 0.78~131 | 1.08~181 | 2.17~3.62 | |
| 許容される最大スパン (m) | 100 | ||||||
| 圧縮抵抗 (N/100mm) | 短い時間 | 2200 | |||||
| 適した気象条件 | 最大風速: 25m/s 最大氷点: 0mm | ||||||
| 曲がり半径 (mm) | 設置 | 20D | |||||
| オペレーション | 10D | ||||||
| 弱さ (ケーブル後) (dB/km) | SMファイバー @1310nm | ≤0.36 | |||||
| SMファイバー @1550nm | ≤0.22 | ||||||
適用:
自立式 空中装置

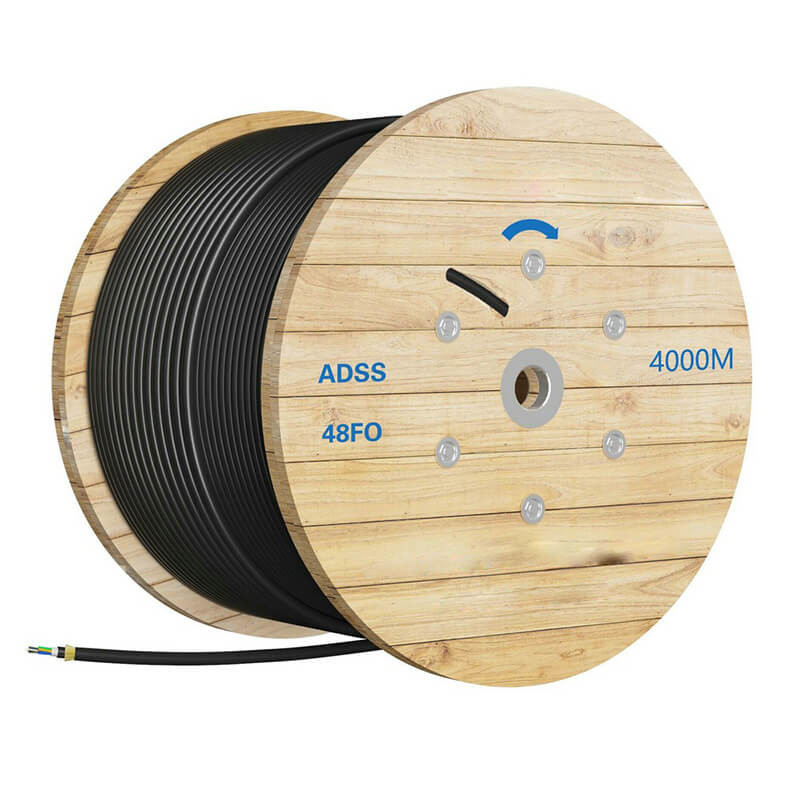

パッケージ:
