| 起源の場所: | チェジアン,中国 |
|---|---|
| ブランド名: | DOWELL |
| モデル番号: | ADSS-S |
| 最小注文数量: | 4km |
| 受渡し時間: | 7〜15日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 7 日あたり 100 ロール |
| 繊維の種類: | G652D | 繊維数: | 26歳 12歳24, 48, 最大 144 コア |
|---|---|---|---|
| 緩い管材料: | PBT | モードフィールド径: | 1310nm 1550nm |
| 内着の材料: | ブラックPE (ポリエチレン) | 外のジャケット材料: | ブラックPE (ポリエチレン) またはAT |
| ハイライト: | ADSS 単調ファイバーケーブル,ADSS ファイバーオプティック ブレイクアウトケーブル,PE単モードファイバーケーブル |
||

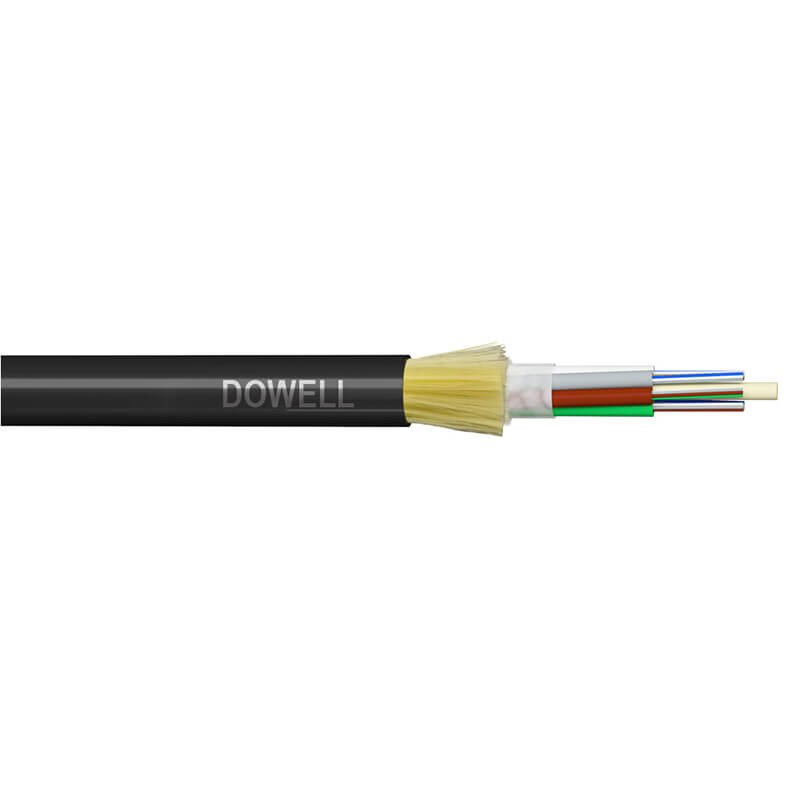

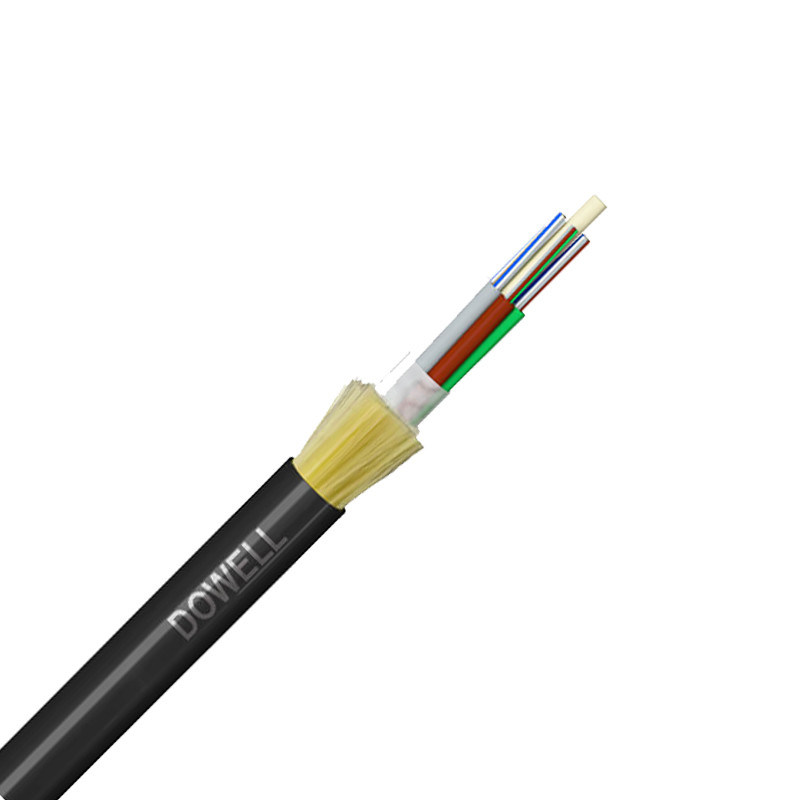

PE外殻 FTTH光ファイバー ADSSケーブル 屋外通信ネットワーク
シングルジャケット ADSSケーブルは,空中装置用に設計された全電圧自立型光ファイバーケーブルの一種である.比較的短い長さ50メートルから200メートルまでの長さで. は,高速データ送信と接続を提供するために,様々な屋外通信ネットワークで一般的に使用されています.顧客のニーズに応じてADSS光ファイバーケーブルのコアの数をカスタマイズすることができます光ファイバーADSSケーブルのコアの数は 2, 6, 12 です.2448個,最大144個まで
| オプティカル特性 | ||
| 繊維の種類 | ||
| モードフィールド直径 (um) | 1310nm | 9.1 ± 05 |
| 1550nm | 10.3 ± 07 | |
| 減衰係数 (dB/km) | 1310nm | ≤0.35 |
| 1550nm | ≤0.21 | |
| 衰弱 不均一性 (dB) | ≤0.05 | |
| ゼロ分散波長 (λo) (nm) | 1300~1324年 | |
| 最大ゼロ分散傾斜 (Somax) (ps/ ((nm2.km)) | ≤0.093 | |
| 偏光モード分散係数 (PMDo) (ps/km) | ≤0.2 | |
| カットオフ波長 (λcc) | ≤1260 | |
| 分散係数 (ps/ (nm·km)) | 1288~1339nm | ≤35 |
| 1550nm | ≤18 | |
| 効果的グループ屈折指数 (Neff) | 1310nm | 1.466 |
| 1550nm | 1.467 | |
| ジオメトリック特性 | ||
| コーティング直径 (mm) | 125.0 ± 10 | |
| 覆面 円形でない (%) | ≤10 | |
| コーティング直径 (mm) | 245.0 ± 100 | |
| 塗装 円形でない部分 (%) | ≤60 | |
| カーネルのコンセントリシティ エラー (um) | ≤0.8 | |
| メカニカル特性 | ||
| カールリング | ≥40 | |
| 抵抗力 (GPa) | ≥0.69 | |
| 塗装ストライプ強度 (N) | 平均値 | 1.0~50 |
| 最高値 | 1.3~8.9 | |
| マクロ屈曲損失 (dB) | Φ60mm,100 円, @ 1550nm | ≤0.05 |
| Φ32mm,1 円,1550nm @ | ≤0.05 | |
ケーブル技術パラメータ:

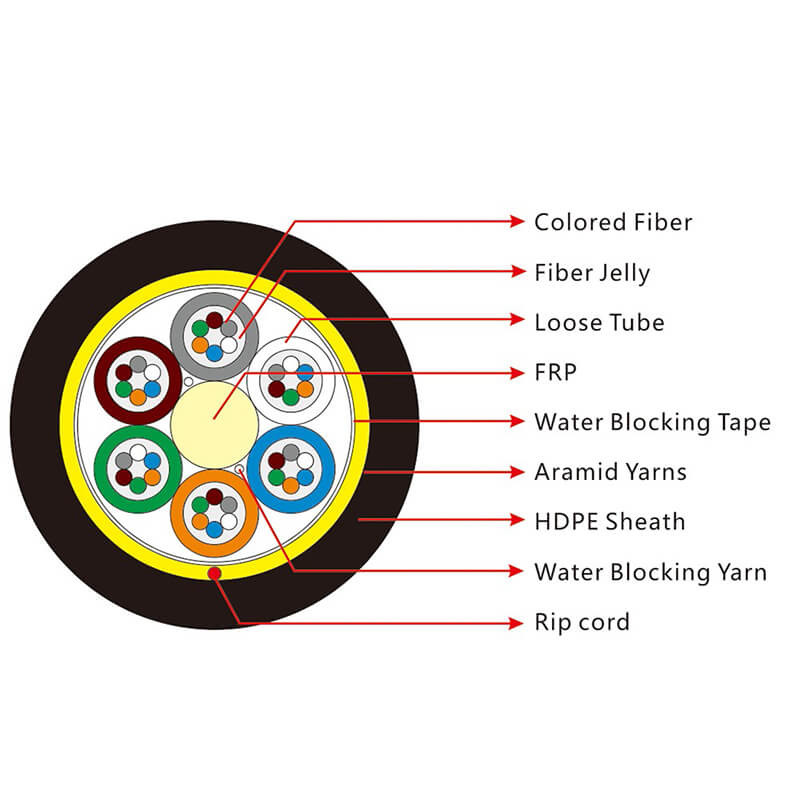

| パラメータ | 仕様 | ||||||
| 繊維数 | 2 | 6 | 12 | 24 | 60 | 144 | |
| 緩いチューブ | 材料 | PBT | |||||
| チューブあたり繊維 | 2 | 4 | 4 | 4 | 12 | 12 | |
| 数字 | 1 | 2 | 3 | 6 | 5 | 12 | |
| フィルラー・ストッド | 数字 | 5 | 4 | 3 | 0 | 1 | 0 |
| 中心強度 メンバー | 材料 | FRP | FRPで覆われたPE | ||||
| 水を遮断する材料 | 防水糸 | ||||||
| 追加力 メンバー | アラミド繊維 | ||||||
| 内衣 | 材料 | ブラックPE (ポリエチレン) | |||||
| 厚さ | 定数:0.8mm | ||||||
| 外着 | 材料 | ブラックPE (ポリエチレン) またはAT | |||||
| 厚さ | 定数: 1 7 mm | ||||||
| ケーブル直径 (mm) | 11.4 | 11.4 | 11.4 | 11.4 | 12.3 | 17.8 | |
| ケーブル重量 ((kg/km) | 94~101 | 94~101 | 94~101 | 94~101 | 119~127 | 241~252 | |
| 定数張力ストレス (RTS) (KN) | 5.25 | 5.25 | 5.25 | 5.25 | 7.25 | 14.25 | |
| 最大工作電圧 (40%RTS) (KN) | 2.1 | 2.1 | 2.1 | 2.1 | 2.9 | 5.8 | |
| 日常ストレス (15-25%RTS) | 0.78~131 | 0.78~131 | 0.78~131 | 0.78~131 | 1.08~181 | 2.17~3.62 | |
| 許容される最大スパン (m) | 100 | ||||||
| 圧縮抵抗 (N/100mm) | 短い時間 | 2200 | |||||
| 適した気象条件 | 最大風速: 25m/s 最大氷点: 0mm | ||||||
| 曲がり半径 (mm) | 設置 | 20D | |||||
| オペレーション | 10D | ||||||
| 弱さ (ケーブル後) (dB/km) | SMファイバー @1310nm | ≤0.36 | |||||
| SMファイバー @1550nm | ≤0.22 | ||||||
適用:
2.1 自立式 空中装置
