商品の詳細:
|
| 容量: | バンチ:12-96コア、リボン72-288コア | 直径: | φ20mm |
|---|---|---|---|
| 港数: | 2つで2つ出た | サイズ: | 370mm×178mm×106mm |
| ハイライト: | 横の繊維光学のスプライスの閉鎖,垂直光ファイバー閉塞,壁掛け光ファイバースプライス閉塞 |
||

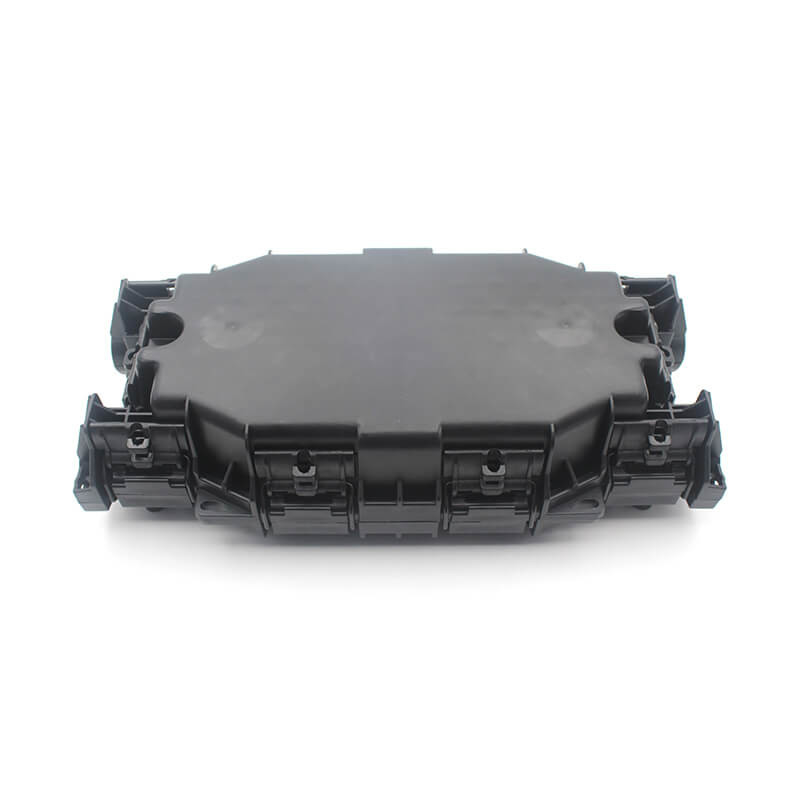

垂直光ファイバースプライス閉塞 2 In 2 アウト 地下壁掛け

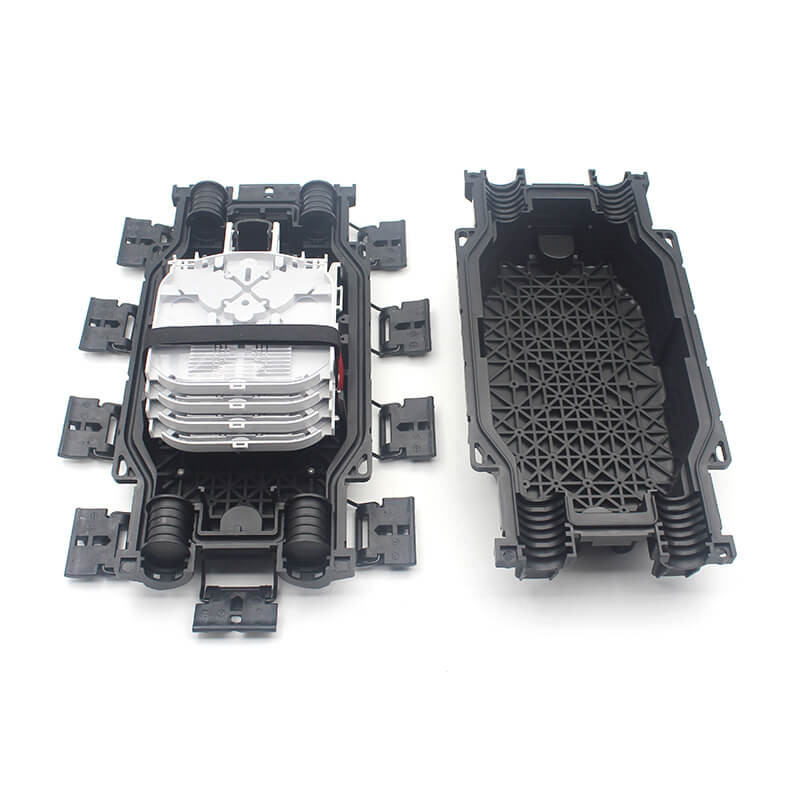

水平型繊維閉塞は平面型または円形型である.このタイプの繊維スプライス閉塞は,安装されたアンテナまたは地下に埋もれているときに最も一般的に使用されるものです.通常は,光ファイバースペイッチ用のスペースと保護を提供するために1つ以上のファイバースペイッチトレイを含有する..適用範囲は:空中,地下,壁設置,管道設置,手穴設置.環境温度は -45°Cから +65°Cです.
大きさ と 容量
| 外の寸法 (LxWxH) | 370mm×178mm×106mm |
| 体重 (外箱を除く) | 1900~2300g |
| 入口/出口ポート数 | 片側から2枚 (合計4枚) |
| 繊維ケーブルの直径 | φ20mm |
| FOSCの容量 | バンチ12-96コア リボン72-288コア |
設置 に 必要 な 道具
| 1 | パイプカット機 | 4 | バンドテープ |
| 2 | 交差/並列回転回転シールフライヤー | 5 | 電動切断機 |
| 3 | ロープ | 6 | ストリッパー |
FOSC をインストールするプロセス
タイプ1強化棒の強化を維持するために 50mmの端の光学ケーブルの開口に.
タイプ2中央からケーブルを切り離すために溶融する必要があります
タイプ3ケーブルをケーブル蓋に設置し,ロックし,ケーブルにケーブルを固定します.
タイプ4電気テープで 光学ケーブルの環に 突出している部分
タイプ5切断するシールクリップリングより少し大きいケーブルの外径を選択します.2つのシールリングの真ん中にゴムストライプの端部分を置き,ケーブルに粘着剤を付けるために指を使用テープの自然な状態を維持するために,または軽い力,服の粘着層の巻き込み層,明らかなギャップがないようにするために.
タイプ7ケーブルコイル剥離,塔のスペースの前に接続ボックスに保管
タイプ8熱溶融パイプの後ろのファイバー保護溝に沿って最初のディスク溝に. 必要に応じて,残りの長さは,図10のように表示されることができます.
タイプ9接続プレートを接続プレートホルダーに固定ストラップ (上向き) で連続ディスクで縛る.
タイプ10上部と下部の蓋を適切な順序で箱ボディの固定フックルで閉める.
