| ワイヤリングキャプシティ: | 8 SC/APC | スプリングキャプシティ: | 48 |
|---|---|---|---|
| PLC スプリッター: | 1個から1個8 | 最大トレイ数量: | 4 |
| 保護等級: | IP68 | 密封モード: | 機械的 |
| ハイライト: | 8 ポートファイバー端末 NAP ボックス,SC APC ファイバーターミナル NAP ボックス,防水ファイバー端末NAPボックス |
||

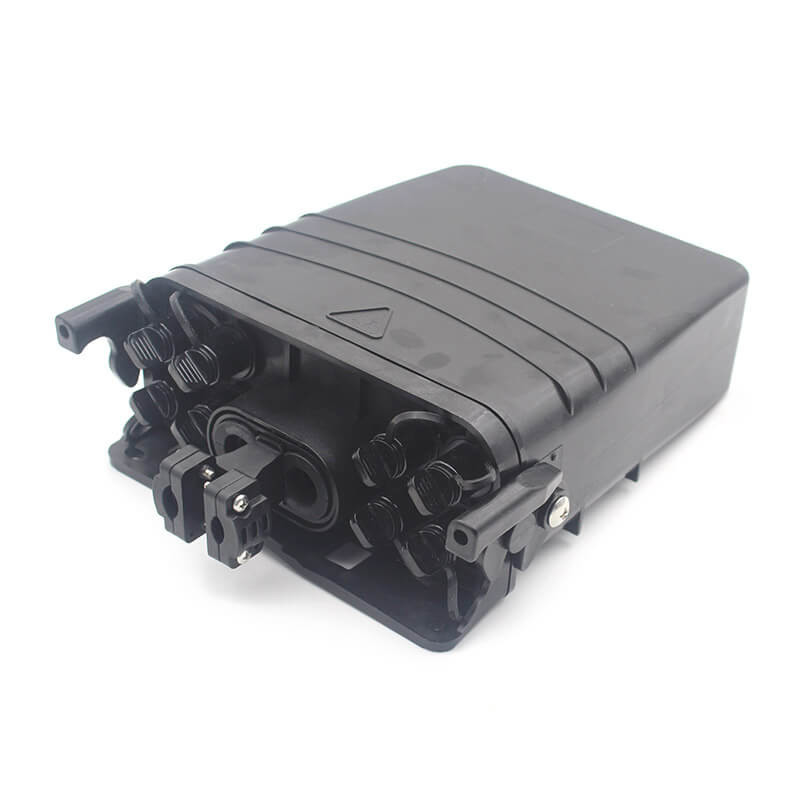

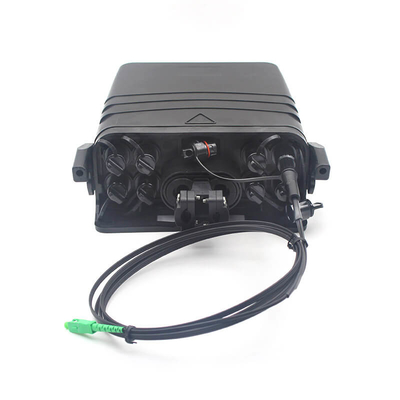

8ポート SC/APC 防水プレコネクタ光ファイバー終端NAPボックス
Dowell Company Fttxプレコネクタ終端ボックス、8ポート、10ポート、12ポートで利用可能。FTTxネットワークシステム用に設計された高性能ファイバー管理ソリューションです。これらの多用途終端ボックスは、フィーダーケーブルとドロップケーブル間のシームレスな接続を可能にし、コンパクトで耐候性のあるエンクロージャーでのファイバースプライシング、分割、および配線をサポートします。
IP68定格の防水性とIK10の耐衝撃性を備えた防水クローザー。これらの終端ボックスは、地上、地下、マンホール設置を含む、過酷な屋内および屋外環境での信頼性の高い動作を保証します。各タイプの終端ボックスは、プラグアンドプレイ互換性、プレコネクタアダプター、および独立したケーブル経路を備えており、設置効率を高め、ネットワークメンテナンスを簡素化します。
FTTx-ODNネットワークのアクセスポイントで、光ケーブルの接続と配線、およびドロップケーブルとユーザーデバイスの接続に使用されます。8個のFast Connectドロップケーブルをサポートします。
仕様:
| 配線容量 | 8 (SC/APC 防水アダプター) |
| スプライシング容量 (単位: コア) | 48 |
| PLCスプリッター | 1個 1:8 |
| トレイあたりのスプライシング容量 (単位: コア) | 12コア および 2個 PLC (1:4 または 1:8) |
| 最大トレイ数量 | 4 |
| 光ケーブル出入口 | アダプター Φ6-18mm ストレートスルー光ケーブル 8 SC/APC 防水アダプター |
| 設置モード | ポール/壁掛け、空中ケーブル取り付け |
| 気圧 | 70~106kPa |
| 材質 | プラスチック: 強化PP 金属: ステンレス鋼304 |
| 適用シナリオ | 地上、地下、ハンドホール |
| 耐衝撃性 | Ik10 |
| 難燃性等級 | UL94-HB |
| 保護等級 | Ip68 |
| シーリングモード | メカニカル |
| アダプタータイプ | SC/APC 防水アダプター |
特徴:
1.1 プレコネクタ防水SC/APCアダプター: 高速で安定した接続のための10個のアダプターが含まれています。
1.2 高いスプライシング容量: 最大48本のファイバーに対応し、多用途なアプリケーションに対応します。
1.3 耐久性のある素材: 長期使用のためにプラスチック(PP+GF)とステンレス鋼(SUS304)で作られています。
1.4 コンパクトな寸法: バックルオプションの有無にかかわらず、省スペースで柔軟性があります。
1.5 簡単なメンテナンス: 配電パネルが跳ね上がるため、設置または修理中のアクセスが容易です。
アプリケーション:

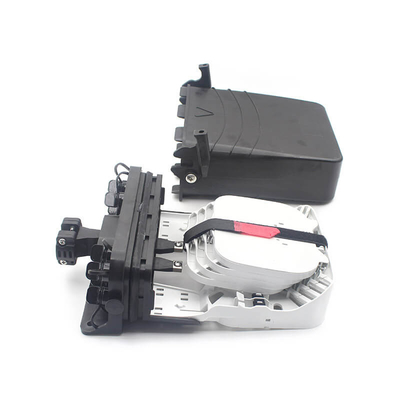

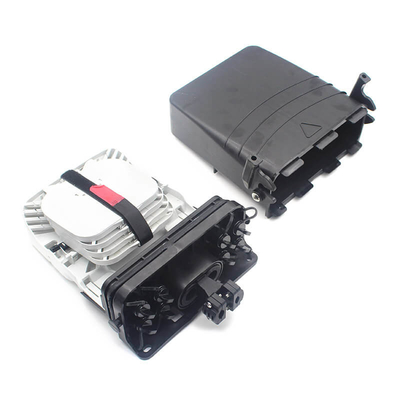

構造:![]()
設置:
3.1 壁掛け設置:
壁に4つの穴を開け、拡張ボルト(Φ7.5*40)を挿入します。
ボックスを穴に合わせて、ボルトでしっかりと固定します。
3.2 ポール取り付け設置:
取り付けブラケットをボックスのシャーシに取り付けます。
ボルトを使用してボックスをポールに固定し、落下を防ぎます。
3.3 ケーブル吊り下げ設置:
シャーシの取り付けブラケットを架空線に結び付けます。
ボルトでボックスを固定し、架空展開中の安定性を確保します。
3.4 ファイバー収納ブラケット設置:
安全で整理されたケーブル管理のために、専用のファイバー収納ブラケットを使用します。
