| 起源の場所: | 中国 |
|---|---|
| ブランド名: | DOWELL |
| モデル番号: | DW-MST-12 |
| 最小注文数量: | 500個 |
| 受渡し時間: | 7～15日 |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 7日あたり500個 |
| 緊張 (長期): | 300n | 緊張 (短期間): | 600N |
|---|---|---|---|
| クラッシュ（長期）: | 1000N/10cm | クラッシュ（短期）: | 2200N/10cm |
| 納期: | -40〜+70℃ | 保管温度: | -40〜+70℃ |
| ハイライト: | ドロップケーブル多ポートサービスの閉鎖,12 ファイバーMST多ポートサービスの閉鎖,FTTA多港サービス閉鎖 |
||

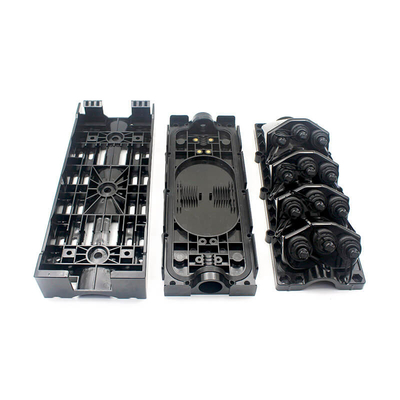

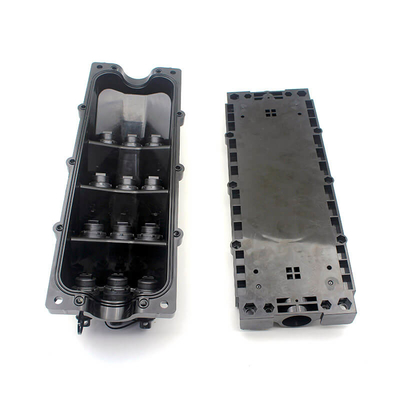

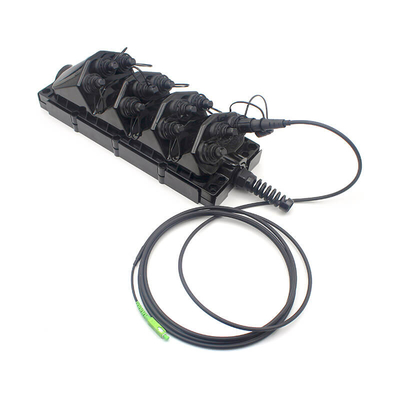

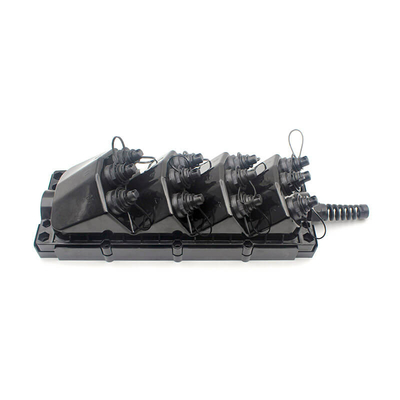

12ファイバーMSTマルチポートサービスクロージャーFTTAドロップケーブル付き
内蔵された光ケーブルアセンブリが光ポートに内部接続されます。MSTは、2、4、6、8、または12のファイバーポートと、2xNまたは4x3スタイルのハウジングで注文できます。MSTの4ポートおよび8ポートバージョンは、内部1x2から1x12スプリッター付きで注文することもでき、単一の光ファイバー入力ですべての光ポートに供給できます。
MSTは光ポートにハーデンドアダプターを使用します。ハーデンドアダプターは、保護ハウジング内に収められた標準SCアダプターで構成されます。ハウジングはアダプターに密閉された環境保護を提供します。各光ポートへの開口部は、汚れや湿気の侵入を防ぐねじ込み式ダストキャップで密閉されています。
仕様:
1.1 ファイバーパラメータ:
| 番号 | 項目 | 単位 | 仕様 | |
| G.657A1 | ||||
| 1 | モードフィールド径 | 1310nm | um | 8.4-9.2 |
| 1550nm | um | 9.3-10.3 | ||
| 2 | クラッド径 | um | 125±0.7 | |
| 3 | クラッド非円形度 | % | ≤ 0.7 | |
| 4 | コア-クラッド同心度誤差 | um | ≤ 0.5 | |
| 5 | コーティング径 | um | 240±0.5 | |
| 6 | コーティング非円形度 | % | ≤ 6.0 | |
| 7 | クラッド-コーティング同心度誤差 | um | ≤ 12.0 | |
| 8 | ケーブルカットオフ波長 | nm | λ∞≤ 1260 | |
| 9 | 減衰量(最大) | 1310nm | dB/km | ≤ 0.35 |
| 1550nm | dB/km | ≤ 0.21 | ||
| 1625nm | dB/km | ≤ 0.23 | ||
| 10 | マクロベンド損失 | 10mmx15mm半径 @1550nm | dB | ≤ 0.25 |
| 10mmx15mm半径 @1625nm | dB | ≤ 0.10 | ||
| 1mmx10mm半径 @1550nm | dB | ≤ 0.75 | ||
| 1mmx10mm半径 @1625nm | dB | ≤ 1.5 | ||
1.2 ケーブルパラメータ:
| 項目 | 仕様 | |
| トーンワイヤー | AWG | 24 |
| 寸法 | 0.61 | |
| 材質 | 銅 | |
| ファイバー数 | 2-12 | |
| カラーコーティングファイバー | 寸法 | 250±15um |
| 色 | 標準色 | |
| バッファチューブ | 寸法 | 2.0 ±0.1mm |
| 材質 | PBTおよびゲル | |
| 色 | 白 | |
| 強度部材 | 寸法 | 2.0 ±0.2mm |
| 材質 | FRP | |
| アウタージャケット | 直径 | 3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| 材質 | PE | |
| 色 | 黒 | |
1.3 機械的および環境的特性:
| 項目 | 単位 | 仕様 |
| 引張強度(長期) | N | 300 |
| 引張強度(短期) | N | 600 |
| 圧縮強度(長期) | N/10cm | 1000 |
| 圧縮強度(短期) | N/10cm | 2200 |
| 最小曲げ半径(動的) | mm | 60 |
| 最小曲げ半径(静的) | mm | 60 |
特徴:
1.1 各ボックスは完全に組み立て可能で、現場での開閉作業の必要性を減らします。
1.2 ハーデンドコネクタは工場で終端処理され、環境的に密閉されており、光ドロップケーブル展開での使用に適しています。
1.3 プラグアンドプレイアダプターポートにより、ネットワークの屋外アクセスセクションでの迅速なケーブル設置が可能です。
1.4 マルチポートサービスターミナルは、過酷な屋外環境に耐えるように設計されたハーデンドコネクタ技術を採用しています。
1.5 工場で終端処理されたIP68定格の高品質、高性能コネクタ。
1.6 ポートの柔軟な選択肢: 2、4、6、8ターミナルが利用可能です。
用途:
2.1 FTTA (Fiber to the Antenna)
2.2 電気通信ネットワーク
